Ванна длительной пастеризации, или ВДП, представляет собой периодический пастеризатор, в котором продукт нагревают, выдерживают при заданной температуре, перемешивают и охлаждают. Выбирать ВДП следует по продукту, размеру партии, полному времени цикла и возможностям площадки, а не только по литражу и цене.
Как выбрать ванну длительной пастеризации
Сначала определяют продукт и размер одной партии. Затем рассчитывают полный цикл: загрузку, нагрев, выдержку, охлаждение, выгрузку и мойку. После этого выбирают рабочий объём, способ нагрева, мешалку и автоматику. Последним этапом проверяют электрическую мощность, воду, канализацию, пар, холод и размеры помещения.
Ошибка при выборе ВДП редко заметна в день покупки. Она проявляется после запуска, когда цех не успевает провести запланированные варки, электросеть ограничивает мощность нагрева, а охлаждение занимает больше времени, чем рассчитывал предприниматель. Формально оборудование работает, но экономика производства уже отклоняется от плана.
Определение
Что такое ванна длительной пастеризации
ВДП — это промышленная ёмкость периодического действия. Одну партию молока или смеси загружают в ванну, нагревают, выдерживают при установленной температуре, охлаждают и выгружают. После санитарной обработки начинается следующий производственный цикл.
Оборудование для пастеризации молока применяют также для сливок, йогуртных и сметанных смесей. Пастеризация молока для сыра требует точного режима, поскольку от состояния сырья зависят последующие операции с закваской и ферментом.
Если процесс включает сквашивание, разрезку сгустка или работу с вязкой смесью, эти операции отдельно согласовывают при подборе. Наименование модели не всегда равно полезной загрузке. Геометрический объём показывает полную вместимость, а рабочий учитывает пространство для перемешивания.
Принцип работы
Как работает ВДП: семь этапов одного цикла
Продукт не контактирует с теплоносителем. Тепло передаётся через стенку ёмкости, а мешалка помогает выровнять температуру во всём объёме.
- 1Загрузка молока, сливок или подготовленной смеси
- 2Включение мешалки и проверка перемешивания
- 3Подача теплоносителя или включение электронагрева
- 4Выход на температуру по технологии
- 5Температурная выдержка
- 6Охлаждение водой или холодоносителем
- 7Выгрузка продукта и мойка оборудования
Для предприятия важна не только установленная мощность, но и суммарное время загрузки, нагрева, выдержки, охлаждения, выгрузки и мойки. Именно полный цикл показывает, сколько партий можно провести за смену.
Температура воды из скважины меняется по сезонам. Поэтому летом охлаждение может занять больше времени. В профессиональных линиях используют ледяную воду, чиллер или другой подготовленный холодоноситель.
Конструкция
Из чего состоит ванна пастеризации

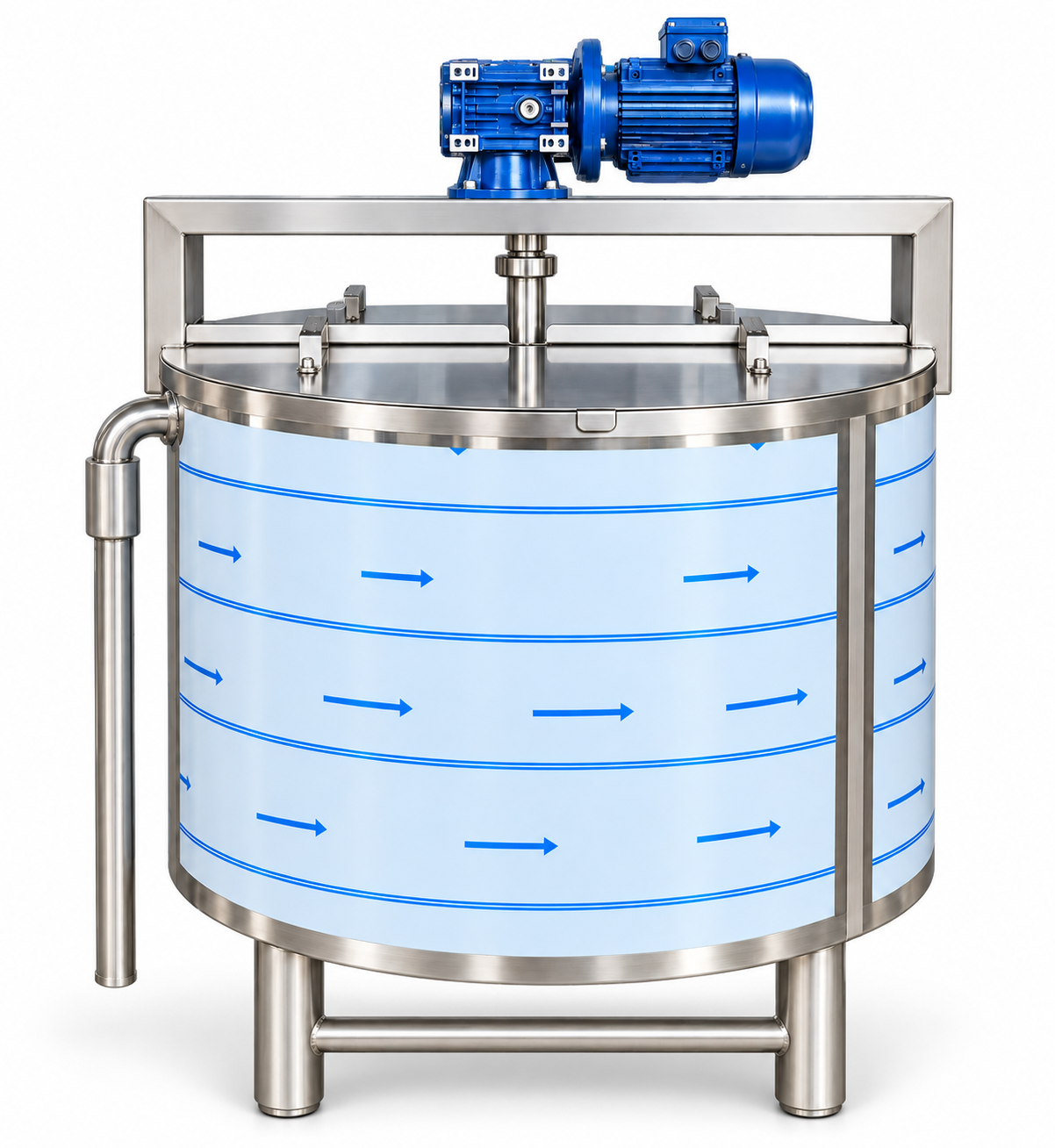

Основой ВДП служит рабочая ёмкость из нержавеющей стали. При подборе важны не только корпус и литраж, но и рубашка, мешалка, автоматика, слив, патрубки и санитарная конструкция.
Контактные поверхности, сварные швы, отсутствие застойных зон и паспортный рабочий объём.
Передача тепла и холода через стенку. Изоляция снижает теплопотери и нагрев помещения.
Форма рабочего органа, скорость и мощность подбираются по вязкости и склонности к пенообразованию.
От контроля температуры и таймера до управления выдержкой, мешалкой и рецептами.
Проточная вода, ледяная вода, чиллер или отдельный контур под расчётный режим.
Диаметр, расположение и возможность полной выгрузки продукта без застойных остатков.
Доступность поверхностей, моечная головка и организация отвода моющих растворов.
AISI 304 применяется в большинстве пищевых процессов. AISI 316 выбирают по среде и требованиям ТЗ.
Для молока и густых сливок требуются разные форма лопастей и скорость. Слабое движение создаёт температурную неоднородность, а слишком интенсивное может вызвать пенообразование.
Применение
Какие продукты можно производить с помощью ВДП
ВДП применяют для пастеризации молока, подготовки молока к сыроделию, обработки сливок, йогуртных и сметанных смесей, а также смесей для мороженого. Возможность работы с конкретным продуктом определяется нагревом, охлаждением, мешалкой, приводом и санитарной конструкцией.
| Продукт | Что учитывать при подборе | Возможный тип мешалки |
|---|---|---|
| Пастеризованное молоко | Скорость нагрева, точность выдержки и быстрое охлаждение | Лопастная |
| Молоко для сыроделия | Точность температуры и совместимость со следующими операциями | Лопастная или специальное сыродельное исполнение |
| Сливки | Вязкость, бережное перемешивание и санитарная обработка | Рамная |
| Йогуртная смесь | Нагрев, охлаждение и стабильное поддержание температуры | Рамная |
| Сметанная смесь | Деликатное перемешивание более вязкого продукта | Рамная |
| Смесь для мороженого | Растворение компонентов, нагрев и интенсивность смешивания | По вязкости и рецептуре |
Таблицу можно прокручивать вправо и влево.
Обычная рамная мешалка не заменяет сыроварню, если нужны разрезка сгустка и вымешивание зерна. Для вязких смесей мощности стандартного привода может быть недостаточно.
Технологический режим
Температура пастеризации молока и время выдержки
Температуру и время выдержки устанавливают по виду продукта, качеству сырья, технологической документации и требованиям к готовой продукции. Универсального режима одновременно для питьевого молока, сливок, сырного молока и йогуртной смеси нет.
При длительной обработке применяют низкотемпературный режим с выдержкой. Температура и время работают вместе. Дополнительно учитывают скорость последующего охлаждения, риск повторного загрязнения и состояние производственной линии.
Требования безопасности молочной продукции установлены ТР ТС 033/2013, а конкретный режим предприятие закрепляет в технологической документации.
Подбор оборудования
Как выбрать ванну длительной пастеризации: восемь шагов
Определить ассортимент
Составьте перечень продукции на старте и с учётом развития. Ассортимент определяет мешалку, охлаждение и автоматику.
Рассчитать размер партии
Суточный объём и одна партия не одно и то же. Тысячу литров можно переработать одной варкой или двумя циклами по 500 литров.
Проверить рабочий объём
Запросите рабочую и геометрическую вместимость, минимальную загрузку и допустимый уровень продукта.
Выбрать источник нагрева
Электрический нагрев удобен небольшому цеху, пар подходит крупным объёмам, горячая вода даёт мягкую теплопередачу.
Рассчитать охлаждение
Проверьте температуру и расход воды летом и зимой. При недостатке холода потребуется чиллер или ледяная вода.
Подобрать мешалку
Передайте данные о вязкости, сухих компонентах и склонности продукта к пенообразованию.
Определить автоматизацию
Для одного продукта может быть достаточно температуры и таймера. Многопродуктовому цеху полезнее рецептурное управление.
Проверить площадку
Проверьте мощность, воду, канализацию, пар и холод. Измерьте проёмы, высоту помещения и зону обслуживания.
Нужен предварительный подбор?
Отправьте продукт, объём и сведения о коммуникациях. Специалисты САПО предложат подходящую комплектацию ВДП.
Рабочая загрузка
Как подобрать объём ВДП
Объём ВДП выбирают по размеру одной партии и количеству производственных циклов, а не только по суточному поступлению молока. Например, 1000 литров можно переработать одной партией или двумя партиями по 500 литров. Выбор зависит от ассортимента, времени цикла и возможностей нагрева и охлаждения.
| Рабочий объём | Возможный формат производства | Что проверить в первую очередь |
|---|---|---|
| 100–200 л | Небольшая сыроварня, фермерский цех, отработка ассортимента | Минимальную загрузку и длительность ручных операций |
| 300–500 л | Мини-цех с несколькими продуктами | Количество циклов, мощность и скорость охлаждения |
| 1000 л | Производство со стабильным поступлением сырья | Источник тепла, холод и связь с остальной линией |
| 2000 л | Среднее промышленное производство | Пар, насосы, автоматику и инженерную обвязку |
Таблицу можно прокручивать вправо и влево.
Крупная ванна сокращает число циклов, но требует большей партии, мощности и холода. Меньшая удобнее для разных продуктов. Запас по объёму имеет смысл, только если понятен план его загрузки.
Инженерные системы
Электрический, паровой или водяной нагрев
| Способ | Преимущества | Ограничения |
|---|---|---|
| Электрический | Автономность и относительно простое управление | Высокая нагрузка на сеть, особенно на крупных объёмах |
| Паровой | Быстрый нагрев и удобство для промышленной площадки | Нужен источник пара и соответствующая обвязка |
| Горячая вода | Мягкая передача тепла | Требуется отдельный тепловой контур |
Таблицу можно прокручивать вправо и влево.
Как организовать охлаждение
Пока ванна занята горячей партией, следующий цикл начать нельзя. Поэтому холод напрямую влияет на производительность.
Воду из скважины можно использовать как первую ступень охлаждения, если её температура и расход подходят. Для более низких температур применяют чиллер или ледяную воду.
Когда нужна отдельная рубашка
Количество рубашек зависит от того, чем и как будет выполняться нагрев и охлаждение. Если нагрев высокотемпературный и используется глицерин, для последующего охлаждения продукта может потребоваться отдельная рубашка.
Расчёт ведут по объёму, температуре, времени и источнику холода.
Сравнение решений
Что выбрать: ВДП, проточный пастеризатор или сыроварню
ВДП удобна для небольшого многопродуктового цеха и работы партиями. Проточный пастеризатор выбирают при стабильном выпуске значительных объёмов. Сыроварня нужна, когда основной процесс включает работу с сырным сгустком и зерном.
| Оборудование | Сильная сторона | Ограничение | Когда выбирать |
|---|---|---|---|
| ВДП | Гибкость и работа небольшими партиями | Циклический режим | Несколько продуктов и меняющаяся загрузка |
| Проточный пастеризатор | Высокая непрерывная производительность | Более сложная линия | Стабильный выпуск значительных объёмов |
| Сыроварня | Операции с сырным сгустком и зерном | Более узкая специализация | Сыр является основным продуктом |
| Ферментационная ёмкость | Сквашивание и выдержка | Не каждая модель выполняет пастеризацию | Отдельный этап кисломолочного производства |
Таблицу можно прокручивать вправо и влево.
При росте стабильного выпуска сравнивают покупку второй ванны и переход на проточную линию. Решение принимают по ассортименту, производительности и экономике полного цикла.
Бюджет проекта
От чего зависит цена ванны длительной пастеризации
Цена ВДП зависит от рабочего объёма, марки стали, конструкции рубашки, мощности и способа нагрева, мешалки, охлаждения и уровня автоматизации. Насосы, чиллер, инженерная обвязка, доставка, монтаж и пусконаладочные работы могут рассчитываться отдельно.
Два предложения с одинаковой строкой «ВДП 500» нельзя считать сопоставимыми без проверки состава поставки. Дополнительные расходы могут появиться на арматуру, силовой кабель, холод, доставку и монтаж.
| Узел | Что обычно входит | Что проверить отдельно |
|---|---|---|
| Рабочая ёмкость | Корпус, рубашка, теплоизоляция | Рабочий объём и марку стали |
| Мешалка | Привод и рабочий орган | Тип, скорость, мощность и регулировку |
| Нагрев | Зависит от исполнения | Мощность и источник тепла |
| Охлаждение | Рубашка или контур | Чиллер, ледяную воду и обвязку |
| Автоматика | Контроль температуры | Таймер, рецепты и регистрацию параметров |
| Монтаж и запуск | Часто рассчитываются отдельно | Границы работ и выезд специалиста |
Таблицу можно прокручивать вправо и влево.
Почему итоговая сумма меняется
На цену влияют мощность, автоматика, конструкция мешалки, количество рубашек и дополнительное оборудование. Перед заказом нужно зафиксировать в коммерческом предложении состав поставки, срок изготовления, гарантию и работы, не включённые в стоимость.
Инженерный пример
Пример подбора ВДП для 500 литров молока
Представим цех, который перерабатывает 500 литров молока одной партией. Для предварительной оценки примем нагрев с 4 до 65 °C и удельную теплоёмкость продукта около 3,9 кДж на килограмм-градус.
Q — необходимое количество тепловой энергии.
m — масса продукта.
c — удельная теплоёмкость.
ΔT — разница начальной и конечной температуры.
При установленной мощности 24 кВт теоретический минимум нагрева составляет около 1 часа 23 минут. В реальном процессе время будет больше. Его уточняют по конструкции рубашки, фактической мощности, теплопотерям, нагреву металла и работе мешалки.
Затем оценивают выдержку, охлаждение, выгрузку и мойку. Если все операции вместе занимают четыре часа, одна ВДП позволит провести не более двух полных циклов за восьмичасовую смену без запаса времени. Этот пример показывает масштаб задачи, но не заменяет расчёт производителя.
Риски проекта
Восемь ошибок при выборе ВДП
Большинство проблем возникает не из-за самой ёмкости, а из-за несоответствия комплектации продукту, мощности площадки и требуемому производственному циклу.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Выбирать только по литражу | Производительность не совпадает с планом | Рассчитать полный цикл от загрузки до мойки |
| Выбирать стандартную комплектацию | Нагрев, охлаждение или мешалка не соответствуют рецептуре | Передать продукт, технологию, способ нагрева и охлаждения |
| Не уточнять рабочий объём | Фактическая партия меньше ожидаемой | Запросить рабочую и геометрическую вместимость |
| Не рассчитывать охлаждение | Ванна долго остаётся занятой | Определить источник и мощность холода заранее |
| Не проверить электросеть | Нагреватели невозможно включить на полную мощность | Получить данные по выделенной мощности |
| Взять мешалку без анализа продукта | Пена или температурная неоднородность | Передать вязкость и характеристики смеси |
| Не учесть мойку | Простои и санитарные риски | Проверить слив, поверхности и моечные устройства |
| Сравнивать только итоговую цену | Дополнительные расходы после покупки | Сопоставлять одинаковый состав поставки |
Таблицу можно прокручивать вправо и влево.
Чек-лист для заявки
Какие данные нужны для подбора ВДП
Для предварительного подбора достаточно описать продукт, объём и производственную площадку. Неизвестные параметры можно определить вместе с технологом и инженером до согласования спецификации.
- Перечень продуктов и планируемый ассортимент
- Суточный объём переработки
- Размер одной партии
- Начальная и конечная температура продукта
- Время нагрева, выдержки и охлаждения
- Плотность, вязкость и сухие компоненты
- Доступная электрическая мощность
- Наличие пара, горячей и ледяной воды
- Требования к автоматизации
- Размеры помещения, проёмов и зоны монтажа
Отправьте исходные данные
Если точного технического задания пока нет, опишите продукт, объём и город поставки. Остальные параметры уточним при подборе.
САПО-Оборудование
Как САПО подбирает ванны длительной пастеризации
Подбор начинается с продукта, рецептуры и объёма выпуска. Затем специалисты проверяют рабочую загрузку, нагрев, охлаждение, перемешивание, автоматику и санитарную обработку.
При необходимости сравниваем ВДП с проточным пастеризатором или сыроварней, уточняем дополнительное оборудование и готовим план расстановки. Договор поставки заключается напрямую между заказчиком и заводом-изготовителем. САПО помогает сопоставить комплектации, организовать логистику и сопровождение запуска.
Ответы специалиста
Частые вопросы о ваннах длительной пастеризации
Что такое ВДП простыми словами?
ВДП представляет собой ёмкость, в которой одну партию продукта нагревают, выдерживают при установленной температуре и затем охлаждают. Мешалка помогает поддерживать равномерность процесса.
Чем ВДП отличается от проточного пастеризатора?
ВДП работает партиями, а проточный пастеризатор непрерывно. Ванна удобнее при небольших объёмах и меняющемся ассортименте. Проточную установку выбирают при стабильном крупном выпуске.
Какой объём ВДП выбрать для мини-молокозавода?
Объём определяют по размеру одной партии, количеству циклов и ассортименту. Суточное поступление 1000 литров ещё не означает, что предприятию обязательно нужна ВДП 1000.
Можно ли использовать одну ВДП для разных продуктов?
Можно, если температурные возможности, мешалка и санитарная конструкция соответствуют каждому продукту. Между рецептами нужна полноценная мойка.
Какая температура используется при длительной пастеризации?
Температура и время выдержки зависят от продукта и технологической документации. Режим для питьевого молока нельзя автоматически переносить на сливки, сырное молоко или йогуртную смесь.
Нужен ли для ВДП чиллер?
Не всегда. Если вода обеспечивает нужную температуру и скорость охлаждения, чиллер не потребуется. Решение принимают по расчёту для летних условий.
Что входит в цену ВДП?
Состав зависит от производителя. Нужно отдельно проверить нагрев, мешалку, автоматику, арматуру, насосы, оборудование для охлаждения, доставку, монтаж и пусконаладочные работы.
Можно ли заказать ВДП в нестандартной комплектации?
Да. Можно изменить рабочий объём, способ нагрева, конструкцию рубашки, мешалку, автоматику, патрубки и другие параметры. Возможность исполнения определяют после получения информации о продукте и процессе.
Какие данные нужны для расчёта стоимости?
Укажите продукт, размер партии, суточный объём, температуры нагрева и охлаждения, доступную мощность, наличие воды или пара, требования к мешалке, автоматике и город поставки.
