Пример исполнения чиллера. Компоновка согласовывается под условия установки.
Холодоснабжение производства
Чиллер
Холодильная установка для охлаждения раствора пропиленгликоля
Поставляем чиллеры для технологического охлаждения на молочных и пищевых производствах. Подберём установку по тепловой нагрузке, температуре раствора пропиленгликоля на выходе и графику работы оборудования.
Требуемая холодопроизводительность определяется тепловым расчётом. Электропотребление и мощность конденсатора — отдельные характеристики установки.
Гарантия
12 месяцев. Оборудование сопровождается необходимыми документами.
Сервис
Поддержка, комплектующие и ремонт по гарантии.
Доставка
Поставка оборудования по России и СНГ.
Оплата
По счёту, в лизинг и по программам господдержки.
Принцип работы
Как работает промышленный чиллер
Чиллер создаёт холод для производства за счёт замкнутого холодильного цикла. В испарителе холодильный контур отводит тепло от циркулирующего раствора пропиленгликоля. Охлаждённый раствор подаётся к производственному оборудованию и возвращается в чиллер. Внутри холодильного контура работает отдельный хладагент; его марка определяется комплектацией.
Испаритель
Раствор пропиленгликоля отдаёт тепло через поверхность теплообменника. Во внутреннем герметичном контуре хладагент испаряется, а раствор охлаждается до заданной температуры.
Компрессор и конденсатор
Компрессор сжимает пар хладагента. В конденсаторе хладагент отдаёт накопленное тепло наружному воздуху и переходит в жидкое состояние.
Подача охлаждённого раствора
После испарителя раствор пропиленгликоля направляется к теплообменнику или охлаждающей рубашке. Контуры раствора и продукта разделены; хладагент остаётся внутри холодильной системы.
Технические параметры
Характеристики и варианты комплектации чиллера
ККА, испаритель, конденсатор, габариты и электрическая мощность зависят от выбранного варианта установки.
Параметр
Варианты
Количество вариантов
19
Электропотребление
16–275 кВт
ККА
RFC4D, RFC4G, RFC6G; компоновки с 1, 2, 4 или 6 агрегатами
Испаритель
RCS 50–185 или RCD 245–1050, в зависимости от варианта
Конденсаторы
1 или 2; обозначения приведены в карточках
Мощность конденсатора
48–994 кВт; значение для соответствующей комплектации
Длина
2200–7900 мм
Ширина
1400–3000 мм
Высота
2300–3600 мм
Масса
385–4093 кг
Температуру раствора пропиленгликоля на входе и выходе, его концентрацию и расход, давление, гидравлическую схему, автоматику и состав поставки согласовываем при подборе. Подключение и размещение определяются проектом.
Выбор оборудования
Варианты промышленных чиллеров
В карточках указаны параметры каждой комплектации. Выберите подходящий вариант или направьте технологическую задачу для расчёта.
Наименование карточки указывает состав ККА. Значения мощности конденсатора приведены для варианта установки и не умножаются повторно на количество конденсаторов.
Применение
Чиллер для молочного и пищевого производства
Охлаждение молока
Холодоснабжение теплообменного оборудования в процессе охлаждения молока. Установку рассчитывают по потоку продукта и перепаду температур.
Охлаждение после нагрева
Подача охлаждённого раствора пропиленгликоля к оборудованию после тепловой обработки. При расчёте учитывают температуру продукта и длительность цикла.
Производственные контуры
Холодоснабжение ёмкостей с рубашкой и другого теплообменного оборудования. Проверяем расход раствора пропиленгликоля и гидравлическое сопротивление системы.
Подбор по нагрузке. Учитываем одновременную работу потребителей холода, пиковую нагрузку, температуру и расход раствора пропиленгликоля, а также условия отвода тепла.
Фотографии оборудования
Фотографии промышленных чиллеров
Примеры компоновки оборудования. Нажмите на фотографию, чтобы открыть оригинал.

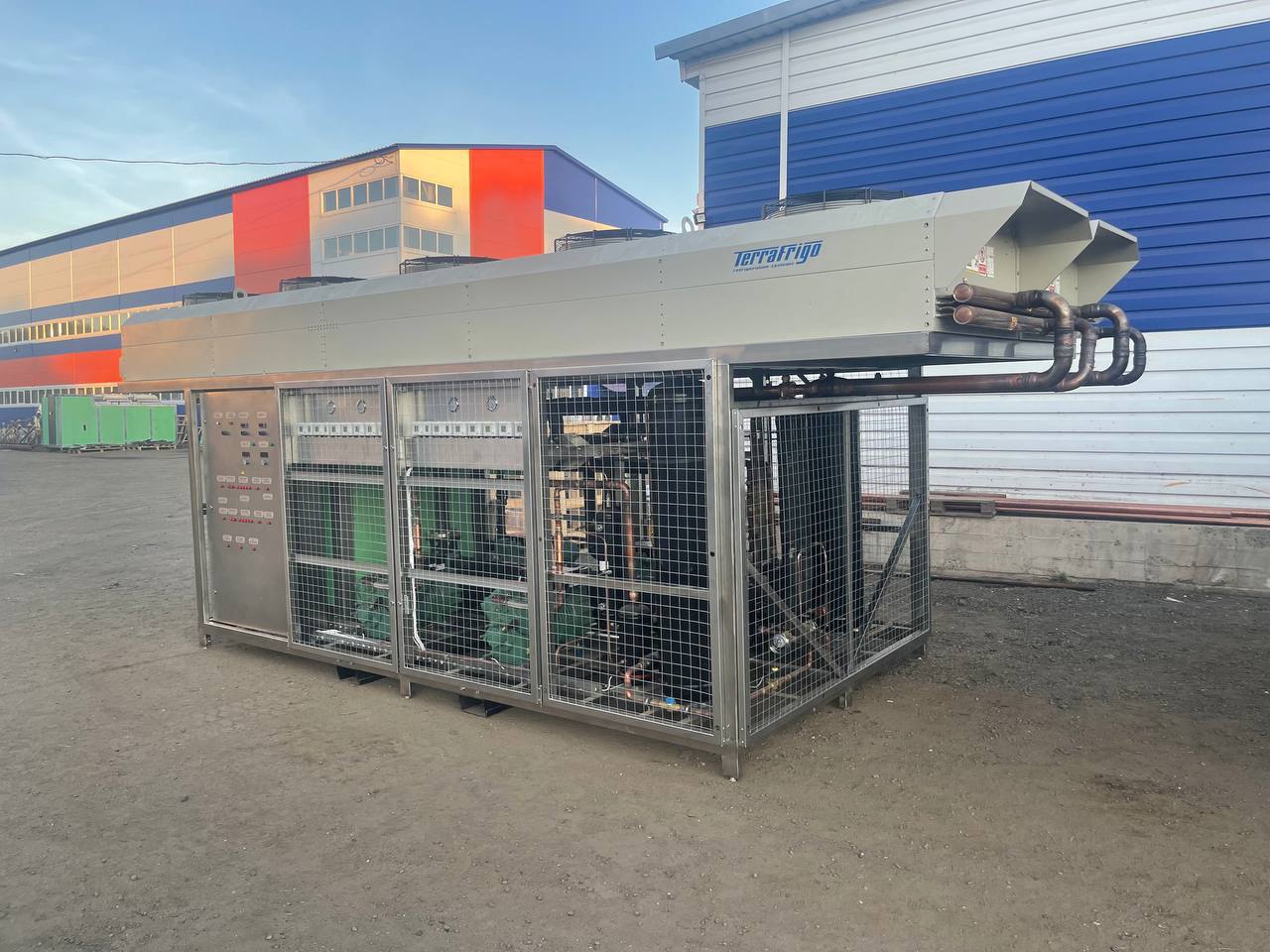

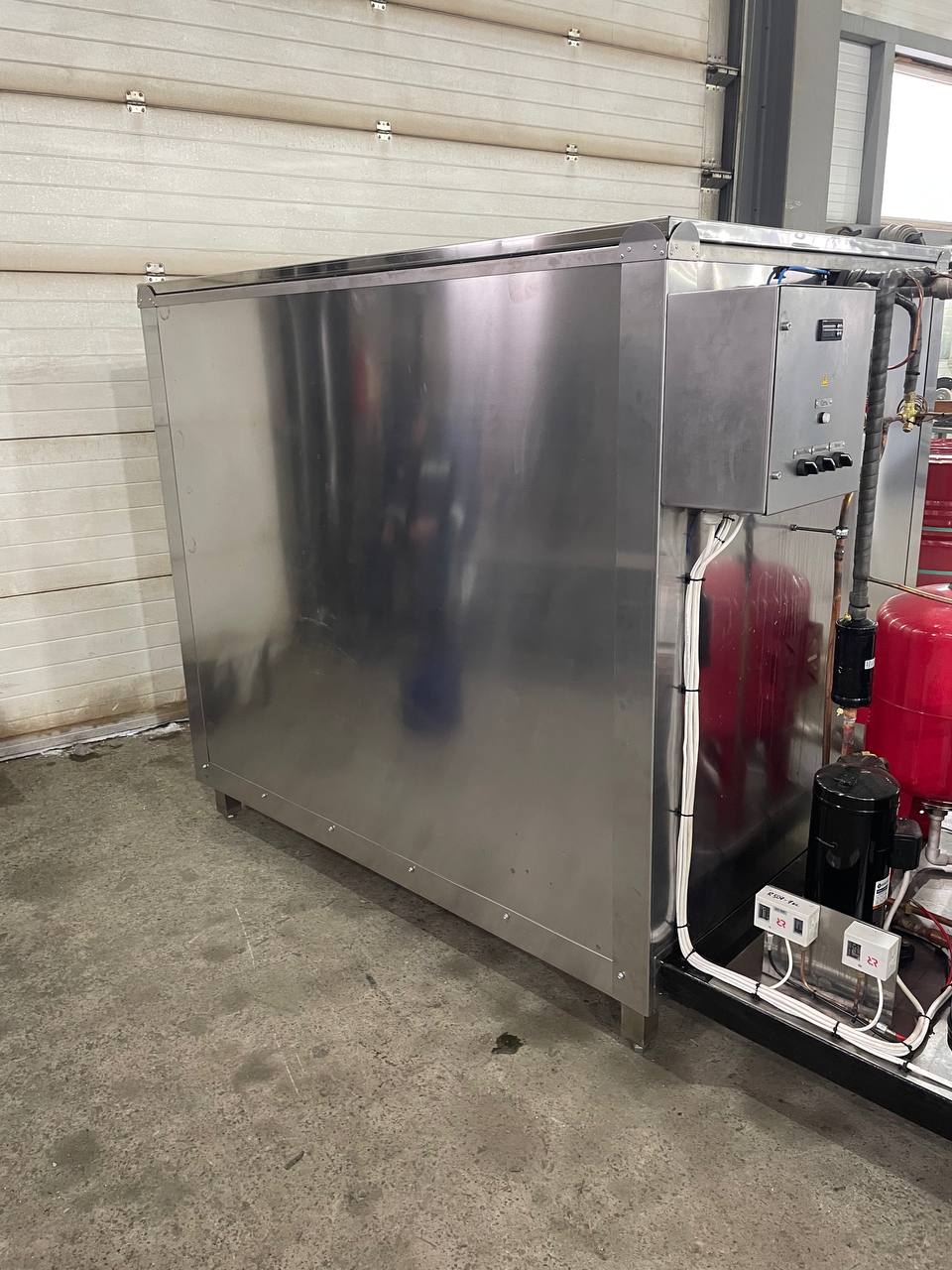

Чиллер с холодильными агрегатамиЧиллер в производственном помещенииЧиллер с воздушными конденсаторами
Подбор и поставка
Подберём чиллер под ваше производство
Для расчёта укажите продукт, объём или поток, температуры, время охлаждения, температуру, концентрацию и расход раствора пропиленгликоля, а также условия установки.
01
Задача
Уточняем процесс, график работы и потребителей холода.
02
Расчёт
Определяем тепловую нагрузку и параметры системы охлаждения.
03
Комплектация
Согласуем оборудование, подключение и условия поставки.
04
Поставка
Организуем отгрузку и передаём эксплуатационную документацию.
Ответы на вопросы
Вопросы о чиллерах
Что такое промышленный чиллер?
Чиллер — холодильная установка, которая охлаждает раствор пропиленгликоля для производственных процессов. Раствор циркулирует между чиллером и потребителями холода. Во внутреннем холодильном контуре отдельный хладагент отводит тепло в испарителе и отдаёт его через конденсатор.
Что циркулирует в охлаждаемом контуре чиллера?
В охлаждаемом технологическом контуре циркулирует раствор пропиленгликоля. Он переносит холод к оборудованию и возвращается в чиллер. Внутри холодильного контура циркулирует отдельный хладагент, марку которого уточняют при подборе комплектации.
Какие данные нужны для подбора чиллера?
Укажите продукт, объём или поток, начальную и конечную температуру, время охлаждения, требуемую температуру, концентрацию и расход раствора пропиленгликоля, место установки и доступную электрическую мощность.
Можно ли использовать чиллер для охлаждения молока?
Да, в составе системы с теплообменным оборудованием. Контур продукта и контур раствора пропиленгликоля разделены. Режим охлаждения и требуемую мощность рассчитывают под технологическую задачу.
Что означает электропотребление в карточках?
Это значение электрической мощности, указанное для соответствующего варианта установки. Оно не обозначает холодопроизводительность и не равно расходу электроэнергии за сутки.
Как узнать стоимость чиллера?
Оставьте заявку с параметрами охлаждения. Согласуем исполнение, состав оборудования и условия поставки, затем подготовим коммерческое предложение.
Купить промышленный чиллер для охлаждения
САПО-оборудование поставляет чиллеры для технологического охлаждения на молочных и пищевых производствах. Подбираем холодильную установку по тепловой нагрузке, температуре и расходу раствора пропиленгликоля, а также графику работы оборудования.
Вариант комплектации определяется составом ККА, испарителем, конденсатором, доступной электрической мощностью и условиями размещения. Другие решения представлены в разделе «Охлаждение и хранение».
Подберём комплектацию чиллера
Направьте параметры процесса. Рассчитаем нагрузку и подготовим предложение на поставку оборудования.
