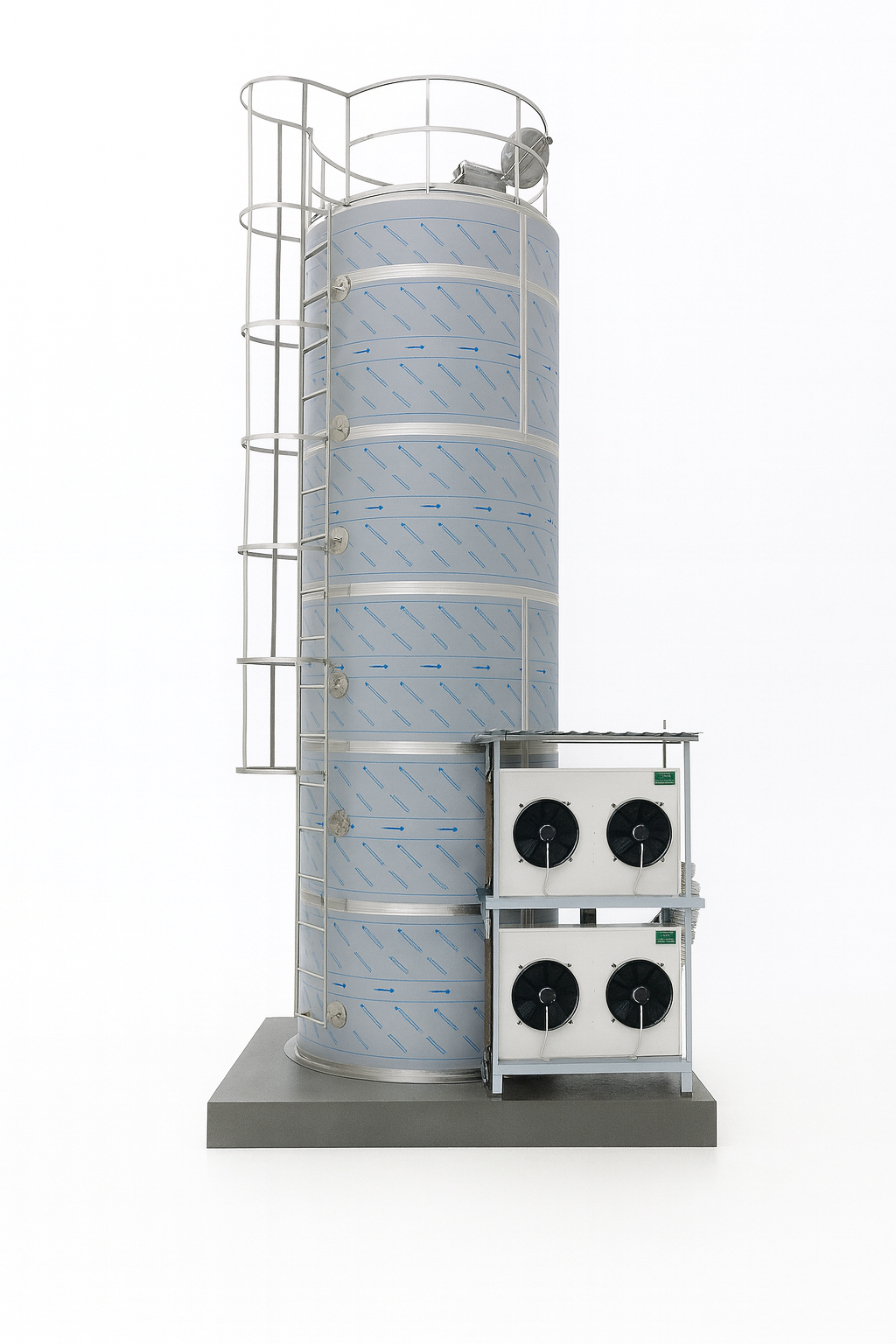

Вертикальный термос с рубашкой охлаждения · внешний вид зависит от комплектации
Хранение и охлаждение продукта
Емкости термосы вертикальные с рубашкой охлаждения
Нержавеющая емкость термос для хранения продукта с теплоизоляцией и теплообменной рубашкой. Рубашка позволяет отводить тепло при подключении внешнего источника холодоносителя.
*По базовому исполнению прайса. Рубашка, источник холода и дополнительные узлы согласуются в КП. Стоимость зависит от выбранного объёма и комплектации.
✓
Гарантия
Условия и срок фиксируем в КП и договоре поставки.
⚙
Сервис
Поддержка по эксплуатации и комплектации оборудования.
↗
Доставка
Самовывоз или организация доставки по согласованному маршруту.
₽
Оплата
По счёту. Этапы оплаты согласуем до заказа.
Конструкция и оснащение
Комплектация вертикального термоса
Подбираем емкость термос нержавеющую под продукт, объём хранения, температуру холодоносителя и способ санитарной обработки.
Параметр
Исполнение и варианты
Номинальный объём
10 000, 12 000, 15 000, 20 000, 25 000, 30 000, 40 000 и 50 000 л
Конструкция
Вертикальный закрытый резервуар с теплоизоляцией; рубашка охлаждения включается в выбранную конфигурацию по заявке
Внутренняя ёмкость
Нержавеющая сталь AISI 304; толщина обечайки 2–4 мм по типоразмеру
Внутренний торец
AISI 304, уклон 2°; толщина 3–4 мм по типоразмеру
Обшивка
AISI 430, 1,5 мм в базовом исполнении; AISI 304 — дополнительная опция
Теплоизоляция
ППУ 50 мм в базовом исполнении; варианты 100 или 150 мм по согласованию
Рубашка охлаждения
Унифицированная теплообменная рубашка по выбранной конфигурации. Источник и параметры холодоносителя рассчитываются отдельно
Доступ внутрь
Верхний люк Ду450; боковой люк 540×410 мм — опция
Перемешивание
Вертикальная или боковая мешалка — опции; выбираются с учётом продукта
Мойка и управление
Моющие головки, магистраль, автомат промывки и пульт с индикацией температуры — опции
Дополнительное охлаждение
Испаритель и компрессорно-конденсаторный агрегат (ККА) — отдельные варианты оснащения, не входят автоматически в исполнение с рубашкой
Другие опции
Лестница с ограждением, площадка, пробоотборник, датчики уровня и давления — по запросу
i
Как работает охлаждение. Теплообменная рубашка сама не создаёт холод. Для снижения температуры продукта нужен подвод охлаждённой воды или другого согласованного холодоносителя. Расчёт времени охлаждения выполняется по исходным данным.
Подбор под технологию
Что учитываем при выборе рубашки охлаждения
Одинаковые по объёму емкости термосы могут работать по-разному. Для подбора важны температура продукта, состав и доступный источник холода.
Продукт и партия
Уточняем состав, вязкость, объём разовой загрузки и допустимый диапазон температур.
Холодоноситель
Проверяем его температуру, расход и условия подключения к рубашке.
Эксплуатация
Согласуем слив, доступ для мойки, перемешивание и размещение термоса в помещении.
Подобрать емкость термос
Сообщите продукт, объём партии, начальную и требуемую температуру, параметры холодоносителя. Согласуем конструкцию и состав оснащения.
Карточки показывают номинальный и геометрический объём, а также ориентировочные габариты базового термоса по прайсу. Изменение толщины ППУ и состава узлов влияет на итоговый чертёж.
*Габариты из прайса для исполнения с ППУ 50 мм, ориентир до согласования чертежа. Исполнения с ППУ 100 и 150 мм увеличивают габариты. Рубашка охлаждения, мешалка, мойка и холодильный агрегат согласуются отдельно; указанные геометрические объёмы округлены до целого литра.
Оборудование и детали
Галерея вертикальных емкостей термосов
Фотографии из нижнего блока страницы с образцами вертикальных термосов. Снимки показаны целиком: без обрезки верхней и нижней частей оборудования.

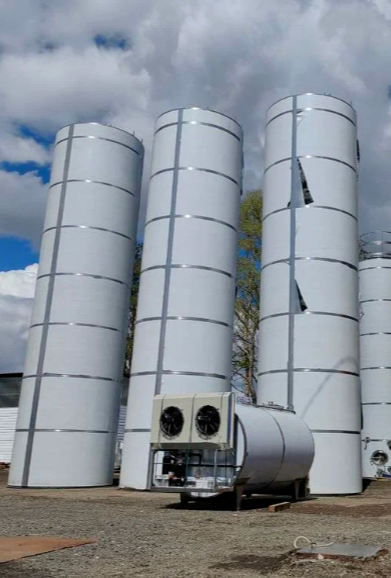

Группа вертикальных термосов

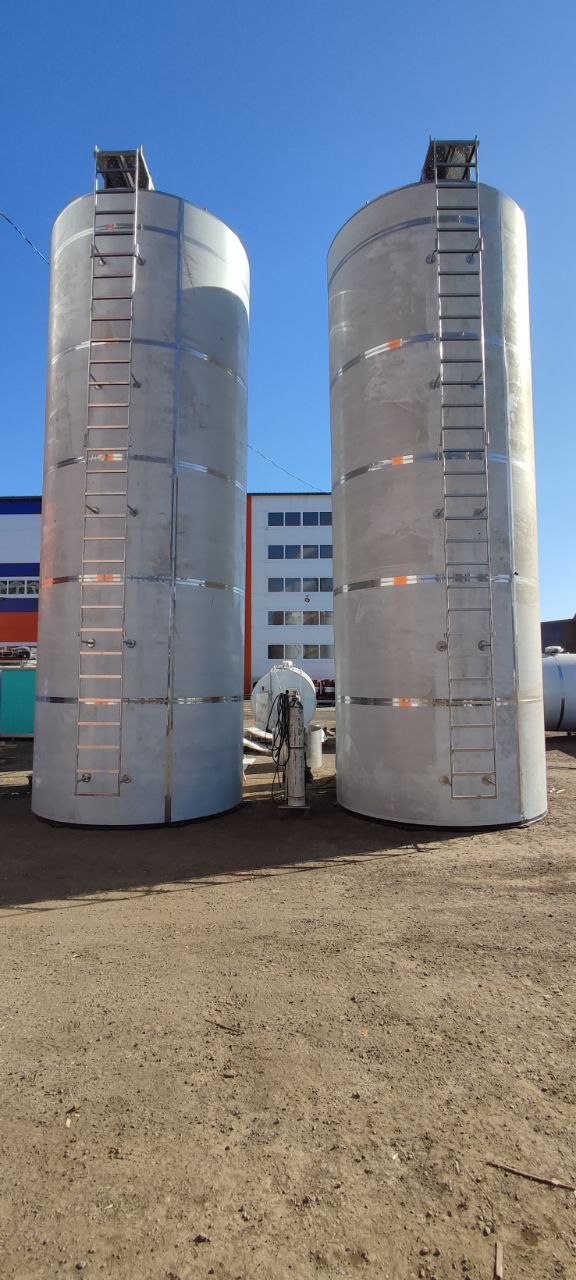

Термосы с лестницами

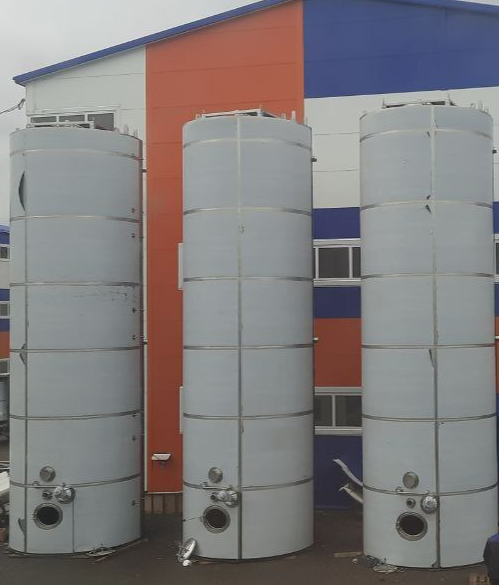

Вертикальные резервуары

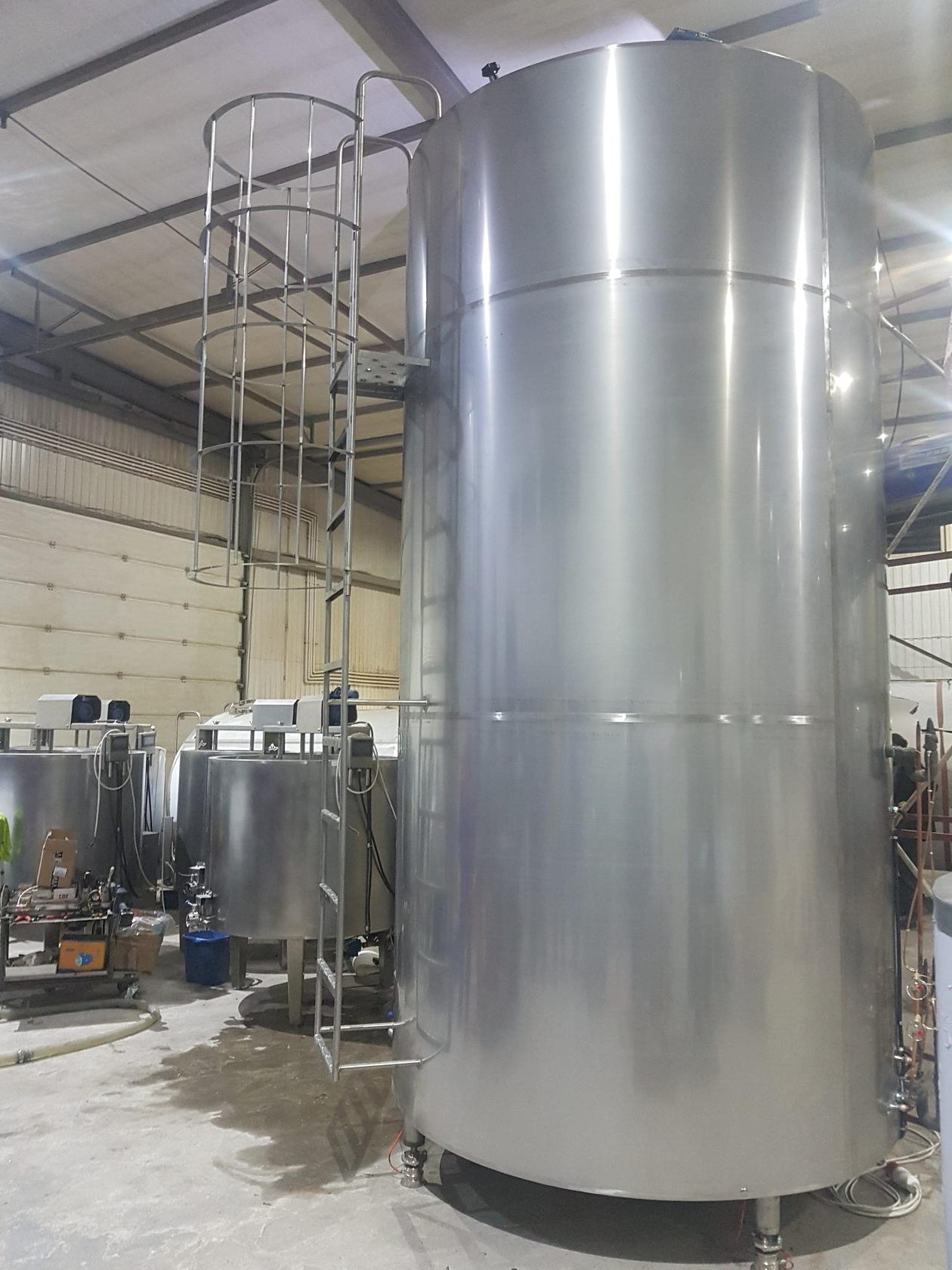

Термос в производственном цехе
Назначение
Где применяют емкости термосы
Вертикальное исполнение используют для накопления и хранения продукта. Возможность охлаждения зависит от подключения рубашки к подготовленному контуру холодоносителя.
Молочные производства
Хранение продукта между операциями
Подбор объёма под график переработки
Согласование температуры хранения
Пищевая промышленность
Накопление жидкого сырья
Подключение к технологическим линиям
Рубашка по условиям процесса
Другие производства
Изготовление в материале под продукт
Согласование мешалки и мойки
Подбор арматуры и контроля уровня
От задачи до поставки
Как купить емкость термос
Поставляем оборудование в согласованной комплектации. До заказа проверяем данные по продукту, охлаждению и размещению.
01
Исходные данные
Продукт, партия, температура, расход и температура холодоносителя.
02
Комплектация
Объём, рубашка, теплоизоляция, мешалка, мойка и присоединения.
03
Предложение
Чертёж, цена, состав поставки, гарантия и срок изготовления.
04
Поставка
Согласуем отгрузку, монтажные размеры и документацию.
Ответы специалиста
Вопросы о вертикальных емкостях термосах
Чем термос с рубашкой отличается от обычной теплоизолированной емкости?
Теплоизоляция замедляет изменение температуры продукта. Теплообменная рубашка позволяет отводить тепло, если к ней подведён подходящий холодоноситель.
Входит ли холодильный агрегат в стоимость термоса?
Нет, наличие рубашки не означает наличие холодильного агрегата. Источник холода, его мощность и схема подключения рассчитываются и согласуются отдельно.
Входит ли мешалка и автоматическая мойка в базовое исполнение?
По прайсу мешалка, моющие головки и автомат промывки указаны как опции. Их включаем в КП, если они необходимы вашему процессу.
Как подобрать объём емкости термоса?
Учитывайте максимальную партию, время хранения, график поступления продукта и запас объёма. Проверим номинальную и геометрическую вместимость выбранного типоразмера.
Почему цена рассчитывается по запросу?
На неё влияют объём, рубашка, материал внешней обшивки, теплоизоляция, арматура, мешалка, мойка и источник холода. Подготовим стоимость после согласования комплектации.
Емкости термосы из нержавеющей стали для производства
В САПО-оборудование можно купить емкость термос вертикального исполнения объёмом от 10 до 50 м³. Внутренняя емкость из AISI 304, теплоизоляция и выбранная рубашка охлаждения образуют решение для хранения продукта и теплообмена с внешним контуром. По запросу добавляем мешалку, мойку, измерительные приборы и площадку обслуживания.
Для подбора сообщите продукт, объём партии, условия установки и параметры охлаждения. Подготовим чертёж и коммерческое предложение на согласованную комплектацию.
Получить цену на вертикальный термос
Укажите объём, продукт и требуемую температуру. Согласуем рубашку охлаждения и состав поставки.
