Генератор ледяной воды. Исполнение и расположение узлов согласовываются под условия установки.
Холодоснабжение производства
Генератор ледяной воды
ГЛВ 500–50000 для охлаждения молока и пищевых продуктов
Поставляем генераторы ледяной воды с накоплением льда для технологического охлаждения через теплообменник. Подберём модель по объёму продукта, температуре и графику работы производства.
Номинал ГЛВ обозначает расчётное количество охлаждаемого молока с +35 до +4 °C при предусмотренном восстановлении льда. Это не объём бака и не расход в л/ч.
Гарантия
12 месяцев. Условия гарантийного обслуживания фиксируются при поставке.
Сервис
Сервисная поддержка, комплектующие и ремонт по гарантии.
Поставка
Самовывоз, помощь в организации перевозки или поставка с доставкой.
Оплата
Оплата по счёту. Возможность лизинга обсуждается при заказе.
Принцип работы
Ледогенератор для технологического охлаждения
Генератор ледяной воды, или ГЛВ, накапливает холод в виде льда на испарителе. Во время охлаждения продукта лёд тает и охлаждает циркулирующую воду, которая передаёт холод через теплообменник.
Накопление льда
Холодильный агрегат формирует запас льда перед циклом охлаждения. Для восстановления этого запаса в стандартном режиме предусматривается 12 часов.
Подача ледяной воды
Холодная вода поступает в контур теплообменного оборудования. Насос и гидромодуль подбираются по расходу и сопротивлению системы.
Охлаждение продукта
Молоко или другой продукт охлаждается через стенку теплообменника. Продуктовый контур и контур ледяной воды разделены.
Назначение оборудования. На этой странице представлен промышленный ледогенератор с накоплением льда для получения ледяной воды. Он используется в системе холодоснабжения, а не для выпуска кубиков пищевого льда.
Конструкция и оснащение
Стандартная комплектация генератора ледяной воды
Основные характеристики линейки ГЛВ. Дополнительное оснащение согласовывается под технологический контур и место установки.
Характеристика
Стандартная комплектация / варианты
Модельный ряд
ГЛВ 500–50000
Расчётный режим по молоку
Охлаждение с +35 до +4 °C с обязательным периодом восстановления льда
Холодопроизводительность
1,5–150 кВт в зависимости от модели
Электрическая мощность
2,75–77 кВт в зависимости от модели
Объём внутренней ёмкости
400–35200 л в зависимости от модели
Внутренняя ёмкость
Нержавеющая сталь AISI 304, толщина 2 мм, усилители по периметру
Испаритель
Нержавеющий
Теплоизоляция и обшивка
Сэндвич-панели с ППУ, толщина 30 мм
Управление
Пульт управления, контроллер EVCO, датчик NTC
Подключение
Присоединительные краны и резьбы
ККА
Компрессорно-конденсаторный агрегат на общей раме; возможен вынос конденсаторов. Выносной ККА согласовывается отдельно
Размещение
Стандартное исполнение для помещения; уличное исполнение по заказу
Гидромодуль
В стандартную комплектацию не входит. Подбирается дополнительно
Теплообменник
В стандартную комплектацию не входит. Трубчатый или пластинчатый, по технологической задаче
Восстановление льда
12 часов в стандартном расчётном режиме
Для другого продукта, начальной температуры или графика нагрузки требуется отдельный тепловой расчёт. Состав холодильных агрегатов может уточняться с сохранением согласованной холодопроизводительности.
Выбор модели
Модели генераторов ледяной воды ГЛВ
Выберите модель по холодопроизводительности, электрической мощности и объёму внутренней ёмкости. Для подбора учитываем температуры продукта, длительность охлаждения и график партий.
*Номинал в названии ГЛВ означает расчётное количество молока при охлаждении с +35 до +4 °C с обязательным восстановлением льда в течение 12 часов. Это не объём бака и не производительность в л/ч.
Указаны параметры исполнения для помещения. Габариты уличного исполнения и компоновки с выносным ККА согласовываются отдельно.
Варианты размещения
Для помещения, для улицы и с выносным ККА
Поставляем генераторы ледяной воды в исполнении для помещения и для наружной установки. При необходимости можно сделать выносной компрессорно-конденсаторный агрегат.
Для помещения
Размещение в производственном или техническом помещении. При подборе учитываем вентиляцию, отвод тепла, проходы для обслуживания и доступную электрическую мощность.
Уличное исполнение
Комплектация для наружного размещения согласовывается с учётом климата и сезонности работы. Температурный диапазон и защита водяного контура определяются при заказе.
Выносной ККА
Холодильный агрегат можно разместить отдельно от ёмкости ГЛВ. Согласуем расстояние, перепад высот, трассу трубопроводов и условия обслуживания. Возможен отдельный вынос конденсаторов.
Дополнительный гидромодуль: насос, бак и реле давления. Доступны варианты 15 м³/ч при 1,5 / 2,0 / 2,4 атм и 25 м³/ч при 3,5 атм. Исполнение подбирается по расчётному расходу и сопротивлению контура.
Фотографии оборудования
Генераторы ледяной воды и их узлы
Примеры изготовленного оборудования, испарителя и расположения холодильных узлов. Нажмите на фотографию, чтобы открыть оригинал.

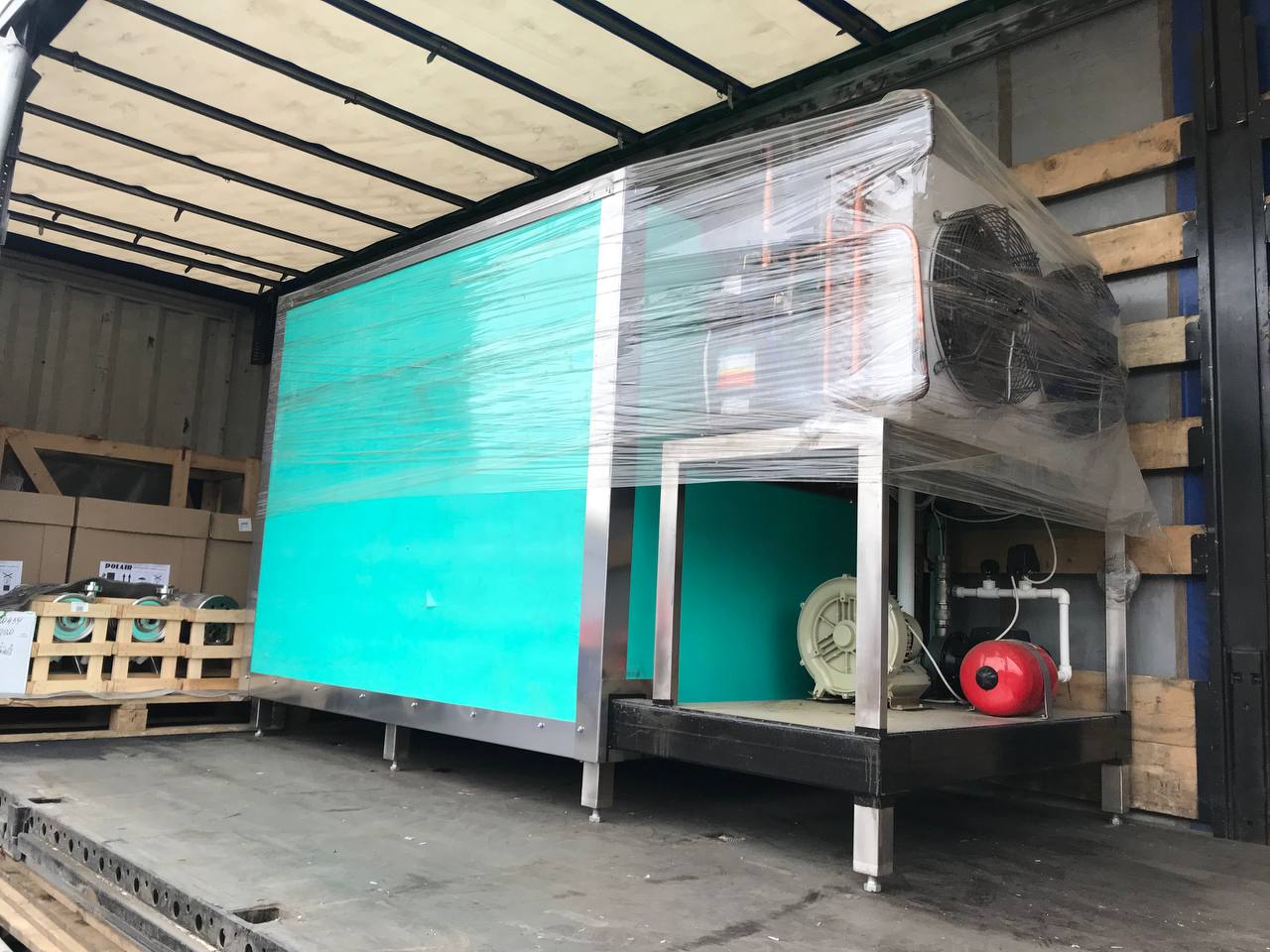

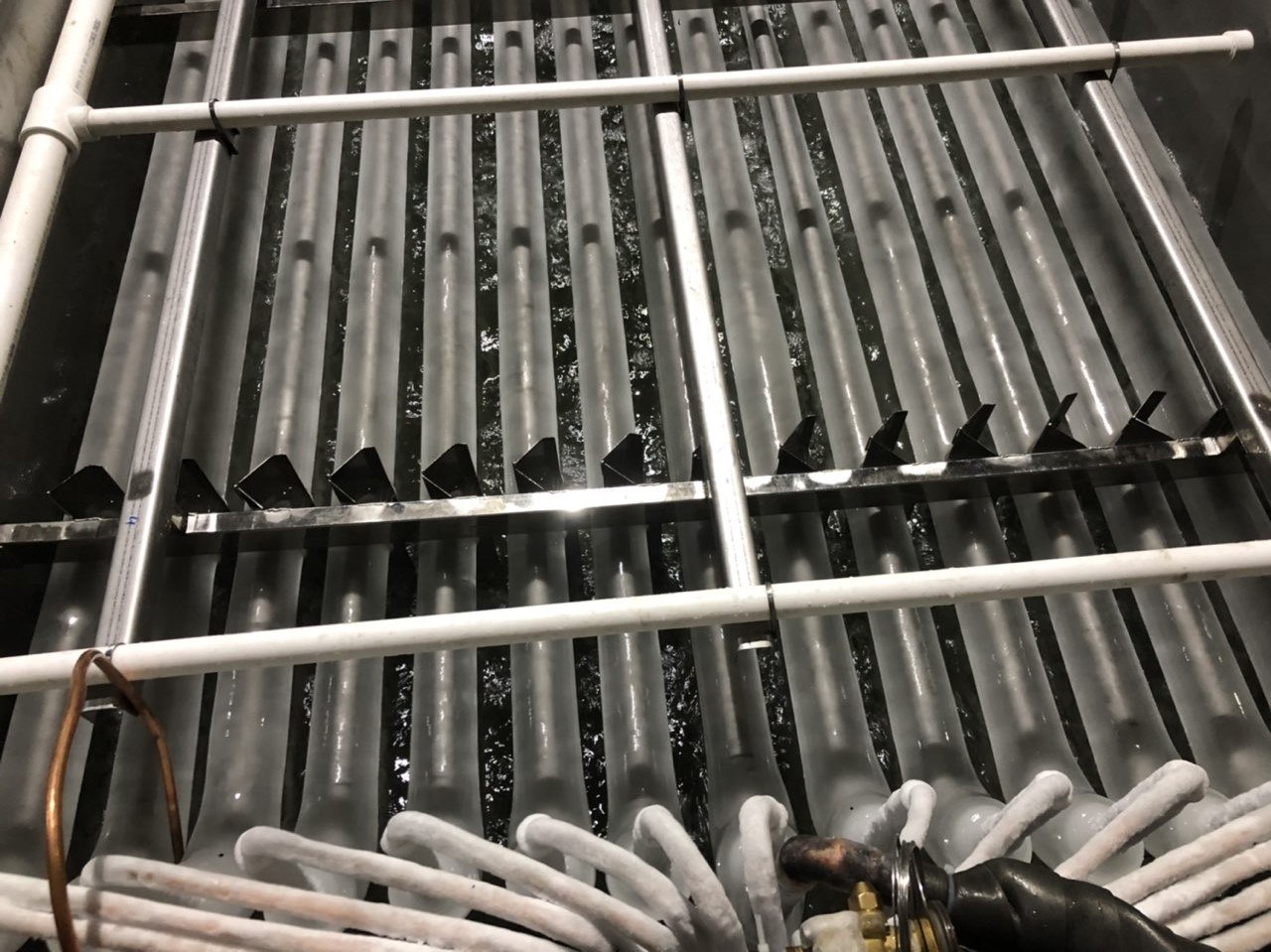

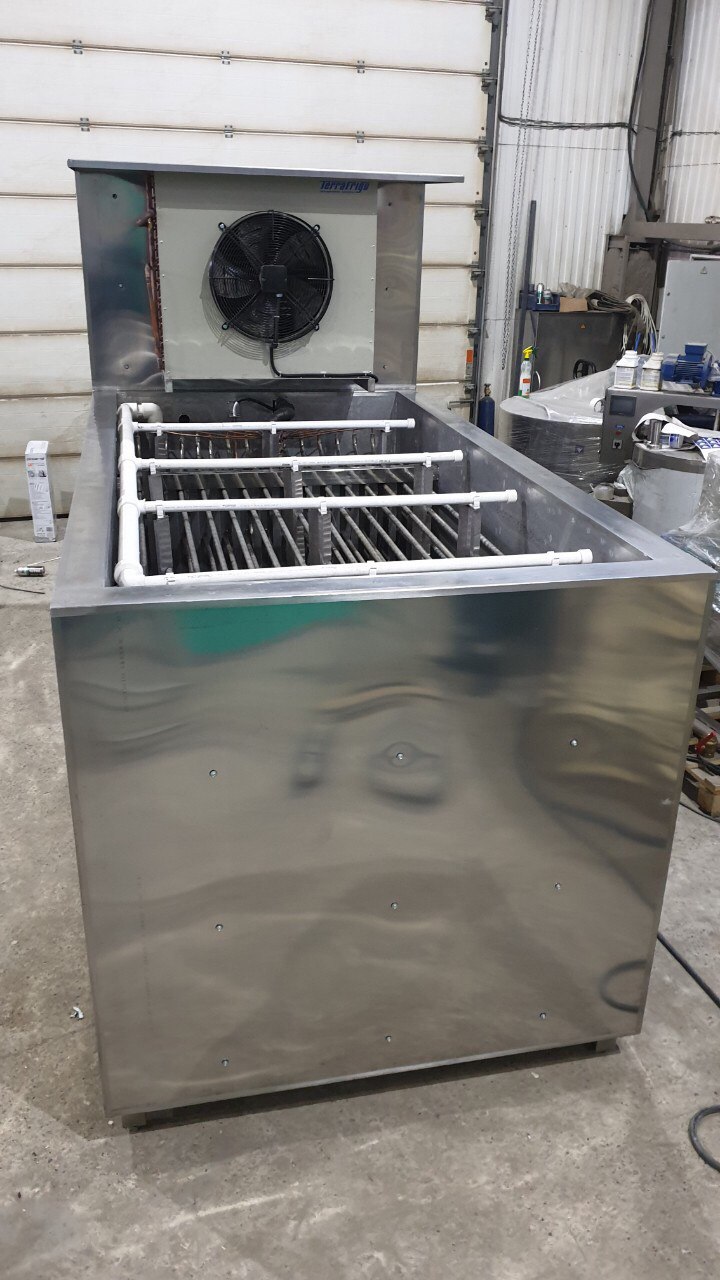

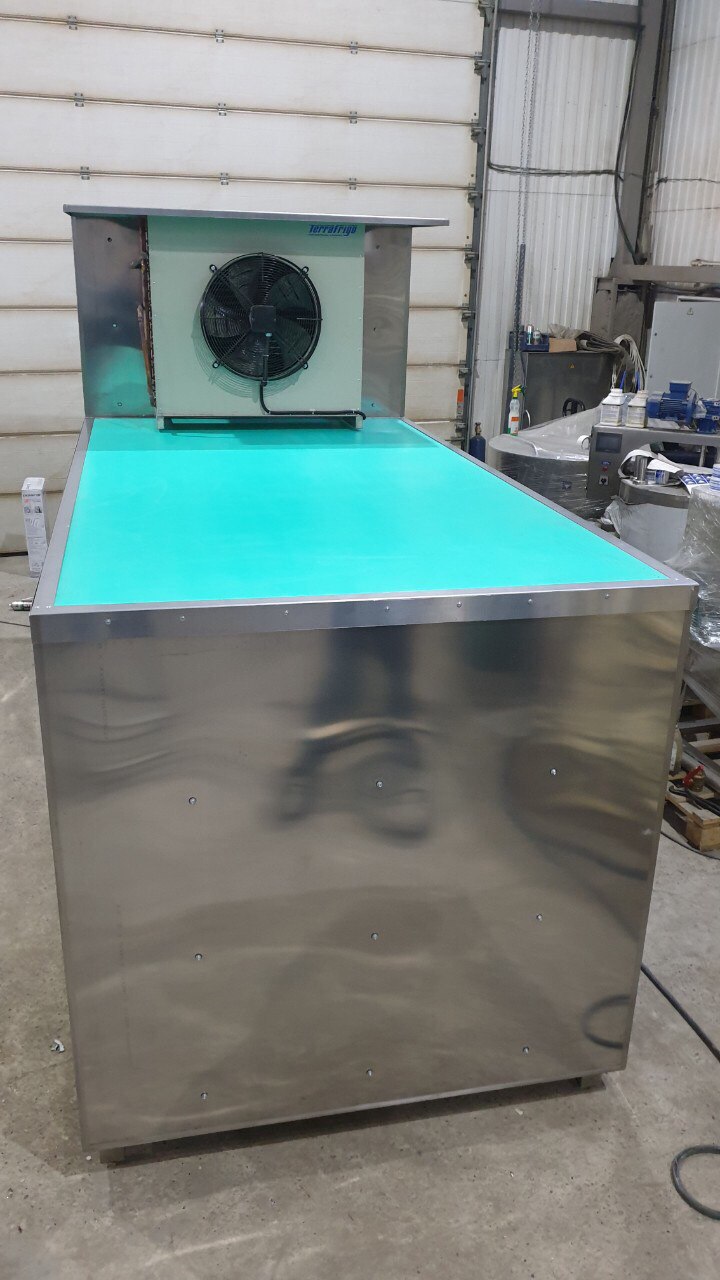

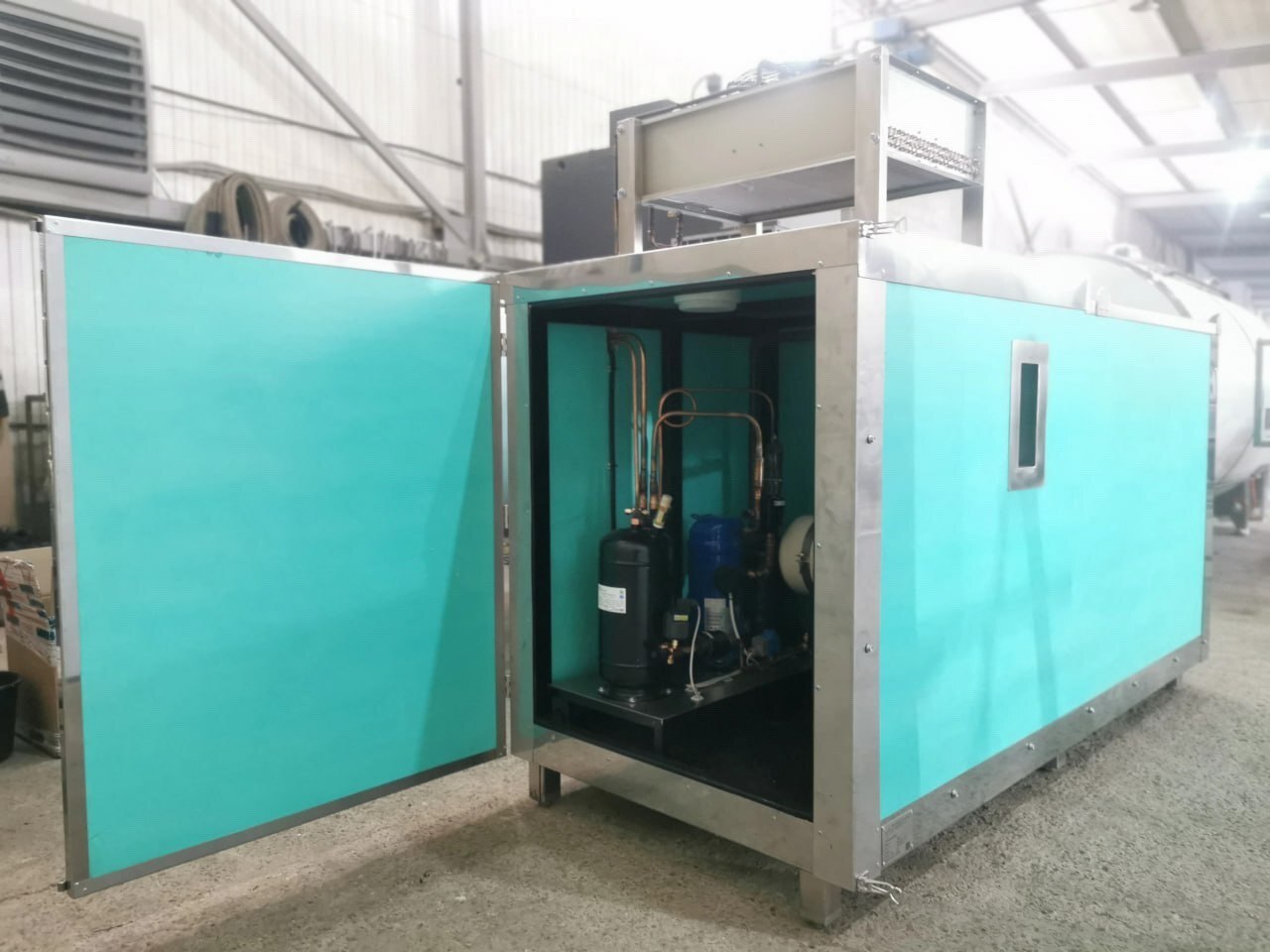

ГЛВ в производственном цехеНержавеющий испарительКорпус генератора ледяной водыРасположение холодильных узловВнутренняя ёмкость и испаритель
Подбор и поставка
Подберём генератор ледяной воды под ваш процесс
Для заявки укажите продукт, объём партии, начальную и конечную температуру, время охлаждения, количество циклов и условия размещения.
01
Исходные данные
Уточняем технологический режим, график работы и параметры существующего контура.
02
Комплектация
Определяем модель ГЛВ, исполнение, расположение ККА и дополнительное оснащение.
03
Предложение
Согласуем характеристики, стоимость, сроки и условия поставки оборудования.
04
Поставка
Организуем отгрузку и предоставляем эксплуатационную документацию.
Ответы на вопросы
Вопросы о генераторах ледяной воды
Что такое генератор ледяной воды?
ГЛВ накапливает холод в виде льда на испарителе. При технологическом охлаждении лёд тает, охлаждая воду, которая циркулирует через теплообменник.
Что означает число в названии ГЛВ?
Это расчётное количество молока в литрах при охлаждении с +35 до +4 °C с обязательным восстановлением льда. Число не означает объём бака или производительность в л/ч.
Можно ли установить ГЛВ на улице?
Да. Доступны исполнение для помещения и уличное исполнение. Комплектация для наружной установки согласовывается с учётом климата и сезонности работы.
Можно ли сделать выносной ККА?
Да. Возможна компоновка с выносным компрессорно-конденсаторным агрегатом. Расстояние, трасса и перепад высот согласовываются при заказе. Возможен отдельный вынос конденсаторов.
Входят ли гидромодуль и теплообменник в комплект?
Гидромодуль и теплообменник в стандартную комплектацию не входят. Их подбирают дополнительно по расходу, давлению и тепловой нагрузке.
Сколько времени требуется для восстановления льда?
В стандартном расчётном режиме предусмотрено 12 часов. При подборе оборудования учитывают длительность охлаждения и время между партиями.
Рассчитаем комплектацию ГЛВ
Укажите объём продукта, температуры и график охлаждения. Подберём модель, исполнение и вариант размещения ККА.
