Цена по запросу. Комплектацию согласуем по расходу продукта, температурам и условиям производства.
✓
Гарантия
Условия фиксируем в договоре и документации оборудования.
⚙
Сервис
Сервисная поддержка, комплектующие и гарантийное обслуживание.
↗
Доставка
Самовывоз или поставка с доставкой по согласованным условиям.
₽
Оплата
По счёту. Возможность лизинга уточняем при расчёте предложения.
Стандартная комплектация и исполнение по ТЗ
Характеристики трубчатого теплообменника ТТ
Две серии для разных расходов продукта. Число контуров и площадь теплообмена выбирают под требуемую температуру на выходе.
Параметр
ТТ-50×5
ТТ-80×14
Исполнение
ТТ-50×5: ТТ-50×5
ТТ-80×14: ТТ-80×14
Расход молока
ТТ-50×5: 2500 л/ч
ТТ-80×14: 6000 л/ч
Расход ледяной воды
ТТ-50×5: 5000 л/ч
ТТ-80×14: 15000 л/ч
Число контуров
ТТ-50×5: 1–20
ТТ-80×14: 1–20
Длина одного контура
ТТ-50×5: 2 м
ТТ-80×14: 2 м
Площадь теплообмена
ТТ-50×5: 0,31–6,30 м²
ТТ-80×14: 0,88–17,59 м²
Тепловая мощность в указанном режиме
ТТ-50×5: 19,6–94,5 кВт
ТТ-80×14: 47,2–229 кВт
Температура молока на входе
ТТ-50×5: +36 °C
ТТ-80×14: +36 °C
Температура ледяной воды на входе
ТТ-50×5: +1 °C
ТТ-80×14: +1 °C
Температура молока на выходе
ТТ-50×5: +29…+2,4 °C, по числу контуров
ТТ-80×14: +29…+2 °C, по числу контуров
Подключение продукта / воды
ТТ-50×5: DN25 / DN32
ТТ-80×14: По согласованному ТЗ
Конструкция
ТТ-50×5: Наружная труба Ø50 мм, 5 внутренних труб Ø10 мм
ТТ-80×14: Исполнение Ø80 мм; детализация конструкции по ТЗ
Материал
ТТ-50×5: Нержавеющая сталь AISI 304 / AISI 316 по ТЗ
ТТ-80×14: Нержавеющая сталь AISI 304 / AISI 316 по ТЗ
Комплектация
ТТ-50×5: Стандартная или по техническому заданию
ТТ-80×14: Стандартная или по техническому заданию
Температуры и тепловая мощность относятся к указанному режиму охлаждения молока. Для другого продукта, расхода, температур или теплоносителя параметры определяем по ТЗ. Рабочие давления, материалы уплотнений, габариты и состав обвязки согласуем при заказе.
Выбор серии и числа контуров
Исполнения трубчатого теплообменника
Выберите расход молока, затем подходящее число контуров. Вначале показаны 8 карточек серии; остальные открываются по кнопке.
ТТ-50×5 · 2500 л/ч
Расчётный режим охлаждения: молоко 2 500 л/ч +36 °C на входе; ледяная вода 5 000 л/ч +1 °C на входе. Температура на выходе зависит от числа контуров. Значения действуют при указанных условиях.
Расчётный режим охлаждения: молоко 6 000 л/ч +36 °C на входе; ледяная вода 15 000 л/ч +1 °C на входе. Температура на выходе зависит от числа контуров. Значения действуют при указанных условиях.
Все значения приведены для стандартного исполнения в обозначенном расчётном режиме. Для комплектации по ТЗ уточняем тепловые и гидравлические характеристики.
Конструкция и исполнение
Комплектация под вашу технологию
Теплообменные секции
Количество контуров и площадь теплообмена определяем по расходам и температурам обеих сред. Стандартные варианты представлены в карточках выше.
Материалы и соединения
Исполнение из AISI 304 или AISI 316, соединения и уплотнения согласуем под продукт, санитарную обработку и рабочие условия.
Подключение к линии
Состав поставки фиксируем в спецификации. Насосы, источник ледяной воды, арматуру, измерение температуры и автоматику можно согласовать по ТЗ.
Другой температурный режим
Для нагрева продукта или изменения режима охлаждения выполним подбор исполнения. Параметры подтверждаем отдельным расчётом.
Фотографии оборудования
Трубчатый теплообменник и его узлы
Трубные секции, торцы, соединения и общий вид оборудования.

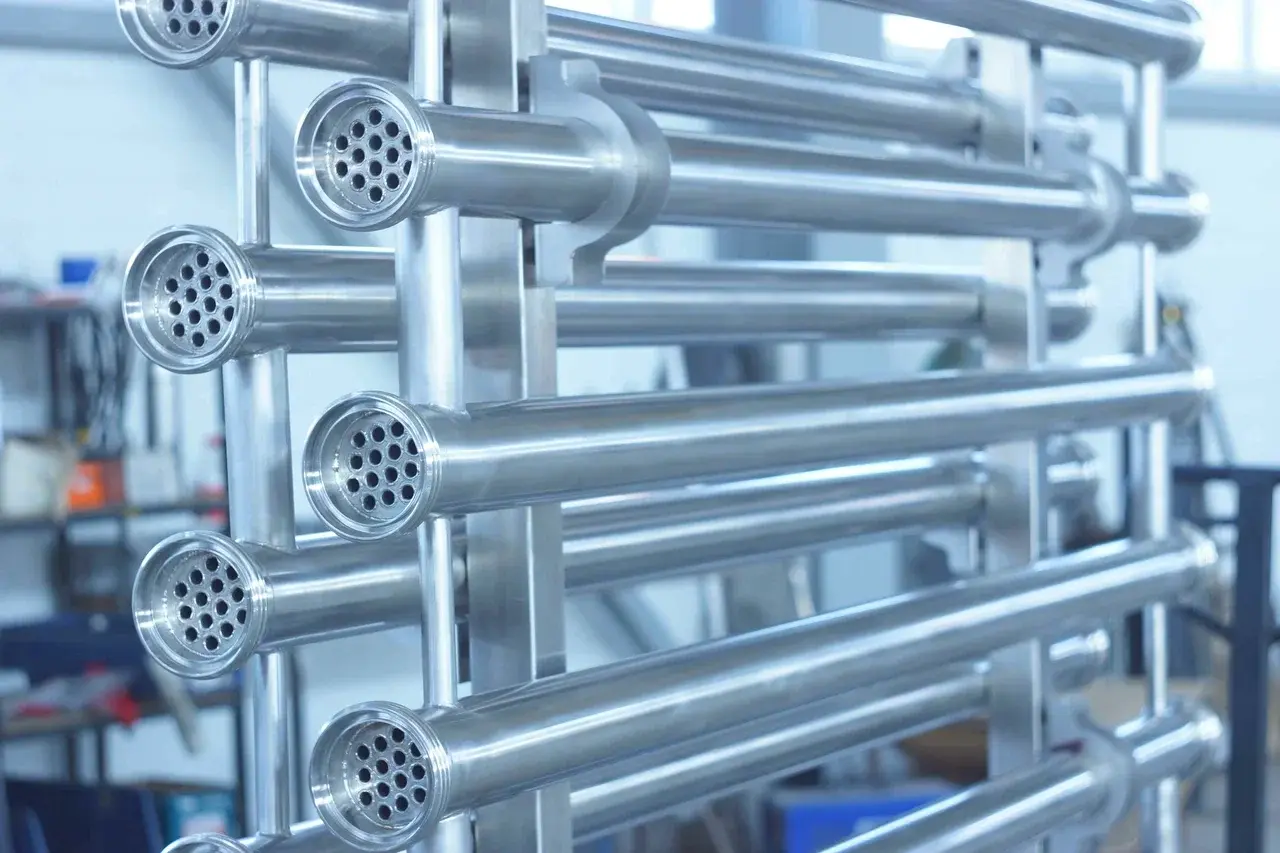

Трубные секции теплообменника

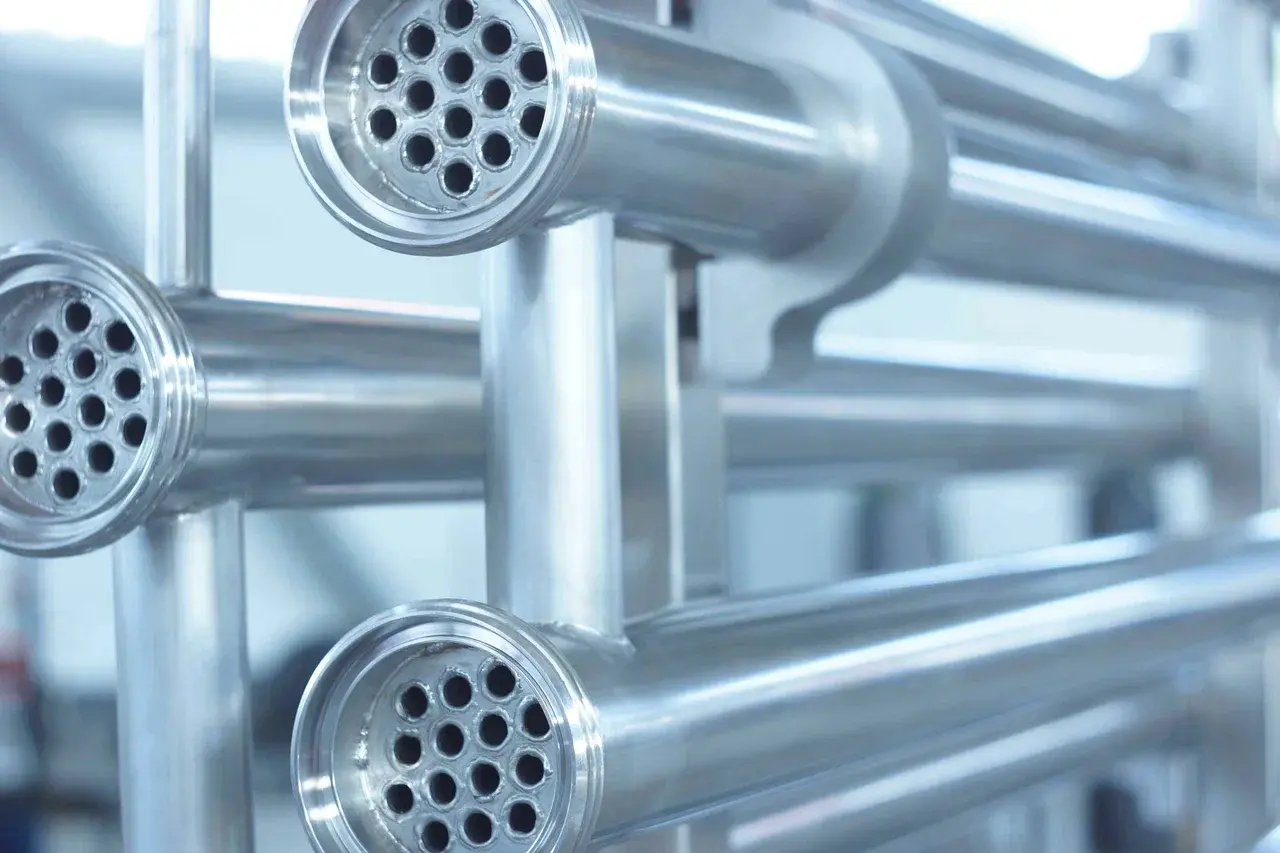

Трубный пучок крупным планом

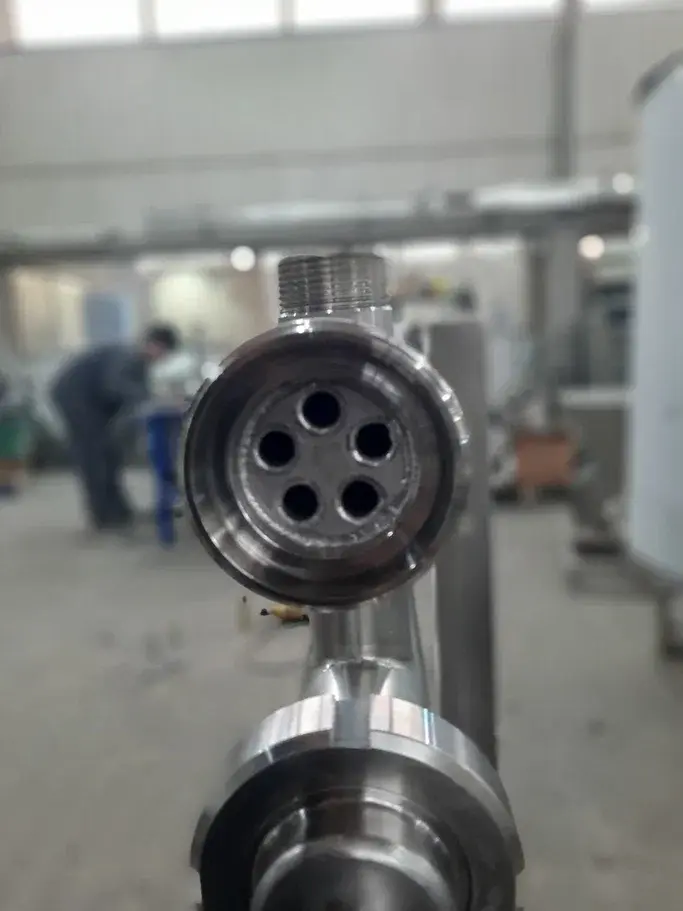

Торец теплообменной секции

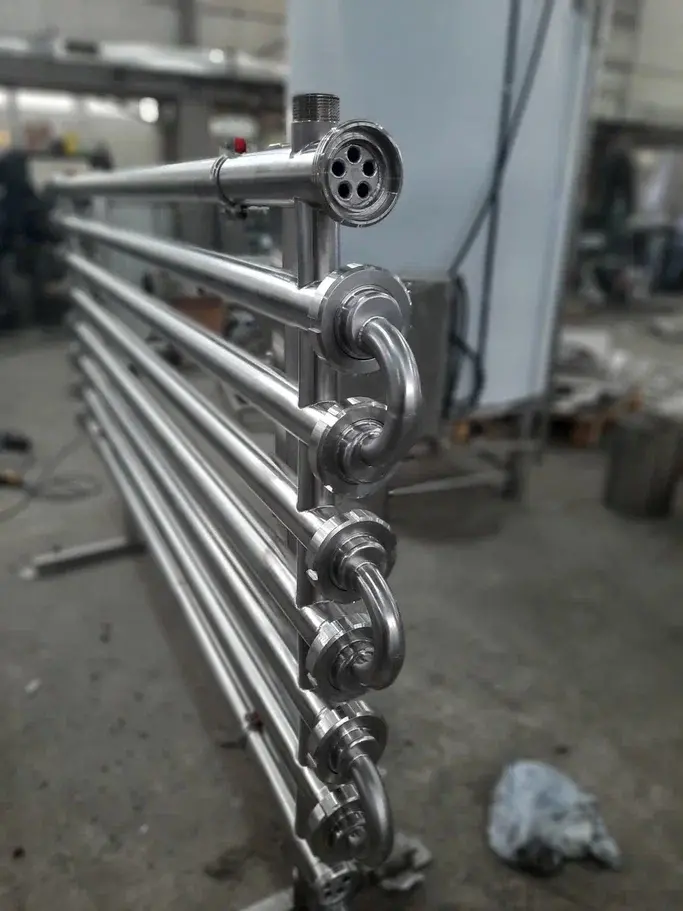

Трубчатый теплообменник в сборе

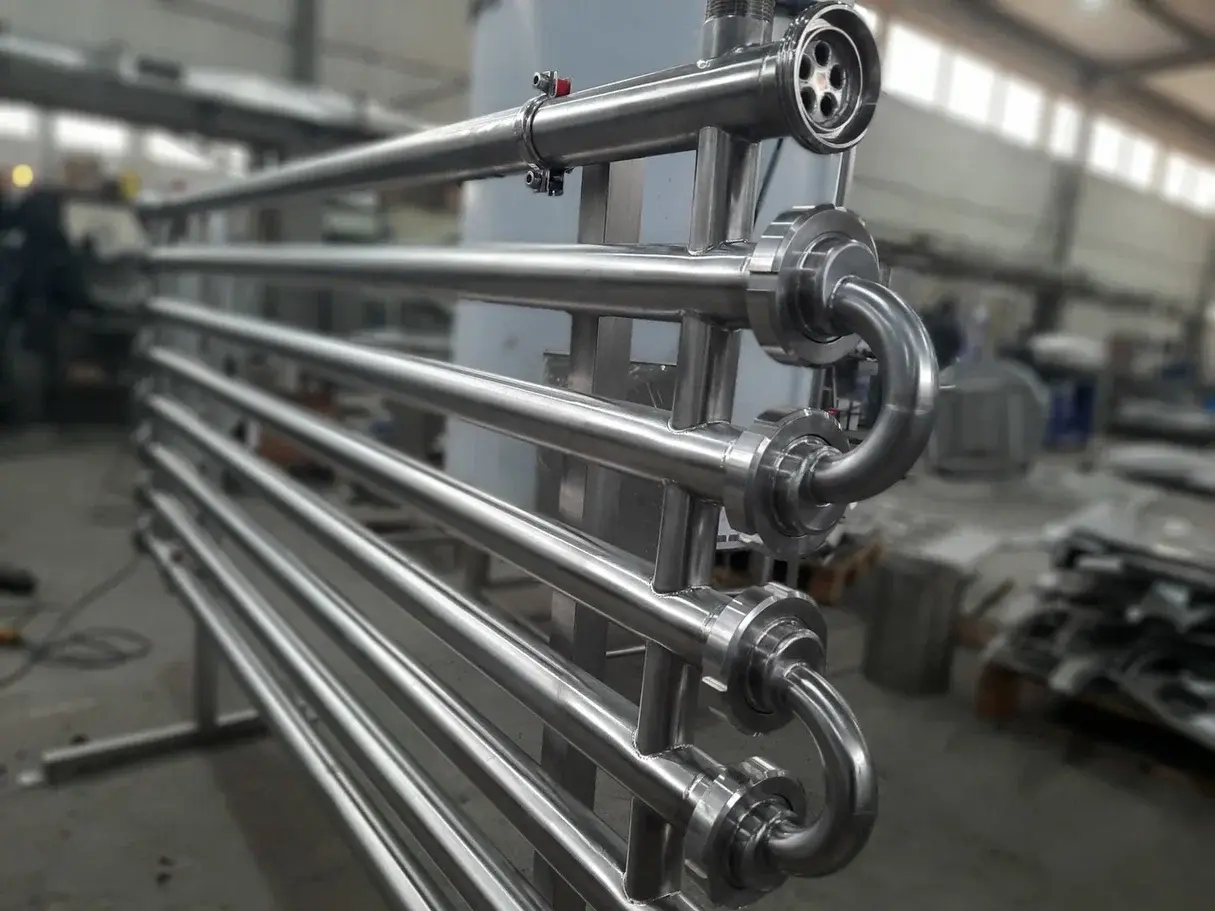

Соединения и поворотные участки

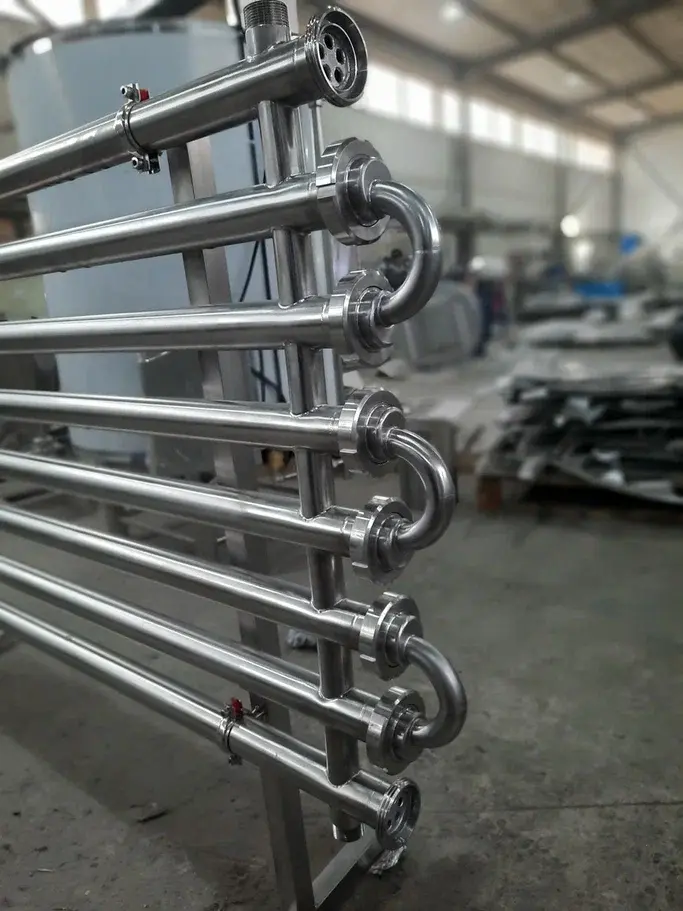

Контуры трубчатого теплообменника
Данные для расчёта
Как заказать трубчатый теплообменник
1. Продукт и расход
Укажите продукт, объём в час, вязкость и наличие включений. Для молока выберите ориентир 2500 или 6000 л/ч.
2. Температуры
Сообщите температуры продукта и теплоносителя на входе, требуемую температуру продукта на выходе и доступный расход воды.
3. Условия подключения
Уточните рабочие давления, характеристики насосов, диаметры соединений, доступное место и требования к мойке.
4. Комплектация и поставка
Согласуем стандартное исполнение или комплектацию по ТЗ, подготовим стоимость и условия поставки.
Подберём теплообменник под ваш режим
Отправьте расход продукта и температуры на входе и выходе. Рассчитаем подходящее исполнение и состав поставки.
Трубчатый теплообменник передаёт тепло между продуктом и теплоносителем через стенки труб. Его подбирают по продукту, производительности, температурам, доступному теплоносителю и условиям подключения.
Какие варианты ТТ можно заказать?
Представлены серии ТТ-50×5 с расходом молока 2500 л/ч и ТТ-80×14 с расходом 6000 л/ч. Для каждой серии предусмотрено от 1 до 20 контуров длиной 2 м. Комплектация может быть стандартной или по ТЗ.
Почему нельзя выбирать только по мощности в кВт?
Тепловая мощность связана с расходами и температурами обеих сред. В карточках приведён режим охлаждения молока с +36 °C ледяной водой с +1 °C. Для других условий требуется отдельный теплотехнический расчёт.
Как выбрать число контуров?
Число контуров определяет площадь теплообмена и влияет на температуру продукта на выходе и потери напора. Для выбора нужны расход продукта, температуры на входе и выходе, параметры воды и характеристики насосов.
Можно ли использовать теплообменник для нагрева?
Исполнение для нагрева согласуем по техническому заданию. Приведённые здесь числовые характеристики относятся к охлаждению молока; переносить их на режим нагрева без расчёта нельзя.
Нужна ли отдельная система охлаждения воды?
Для указанных режимов нужна подача ледяной воды с заданной температурой и расходом. Источник холода, насосы и обвязку согласуем отдельно; их включение в поставку фиксируем в комплектации.
Можно ли заказать теплообменник для другого продукта?
Да, задачу рассматриваем по ТЗ. Укажите состав, вязкость, наличие включений, расход и температуры продукта. Характеристики, приведённые для молока, не переносятся на другой продукт без проверки.
От чего зависит цена трубчатого теплообменника?
Стоимость зависит от серии, числа контуров, площади теплообмена, материала, соединений и состава поставки. Подготовим предложение для стандартного исполнения или по вашему техническому заданию.
Купить трубчатый теплообменник для производства
САПО-оборудование поставляет трубчатые теплообменники для молочных и пищевых производств. Теплообменник подбирают по расходу продукта, температурному режиму, площади теплообмена и доступному теплоносителю. Для охлаждения молока представлены серии ТТ-50×5 и ТТ-80×14.
Промышленный трубчатый теплообменник может поставляться в стандартной комплектации или в исполнении по техническому заданию. Нержавеющую сталь, соединения, число контуров и состав обвязки согласуем до заказа. При изменении продукта или режима работы проверяем тепловую нагрузку и гидравлические характеристики.
Цена трубчатого теплообменника зависит от конструкции и комплектации. Для расчёта сообщите продукт, производительность в литрах в час, начальную и конечную температуры, параметры воды и условия подключения. Оборудование для других участков линии представлено в разделе охлаждение и хранение и разделе пастеризация и нагрев.
Узнать цену трубчатого теплообменника
Подготовим предложение на стандартное исполнение или комплектацию по вашему ТЗ.
