CIP-мойка для оборудования и трубопроводов
СИП-мойка для безразборной санитарной обработки производства.
Поставляем CIP-станции, автоматы промывки и передвижные моечные узлы. Подберём систему для ваших ёмкостей, котлов и технологических линий с учётом продукта, схемы подключения и графика мойки.
- Исполнение
- По задаче
- Комплектация
- По технологии
- Стоимость
- По расчёту
Для чего нужна СИП-мойка
CIP-мойка подаёт воду и моющие растворы внутрь оборудования. Поток проходит по заданному контуру, удаляет загрязнения и возвращается в станцию либо отводится по схеме. Для ёмкостей используют моющие головки, подобранные под их геометрию.
Что можно подключить
- Ёмкости и резервуары: накопительные, смесительные и производственные.
- Варочные котлы и реакторы: при наличии подходящих узлов подачи и возврата.
- Трубопроводы: продуктовые линии и обвязку оборудования.
- Теплообменники и другие узлы: если конструкция допускает циркуляционную мойку.
Где применяют CIP-станции
На пищевых производствах, пивоварнях, предприятиях напитков, косметики и бытовой химии.
Учитываем остатки продукта: жиры, сахара, белковые загрязнения, загустители и другие компоненты. Для каждого процесса согласуем совместимость материалов и режим санитарной обработки.
Рассчитаем СИП-мойку для вашего производства
Расскажите, какое оборудование нужно мыть. Подберём комплектацию и подготовим предложение со стоимостью.
Стационарная CIP-станция или передвижная мойка
Исполнение выбираем по числу объектов, расстояниям между ними и требуемой автоматизации. Мобильность и способ управления согласуем отдельно.
| Исполнение | Для какой задачи рассматриваем |
|---|---|
| Стационарная CIP-станция | Для регулярной мойки производственных контуров. Предусматривает резервуары для воды и растворов, насосы и обвязку. Количество баков, контуров и степень автоматизации согласуем по ТЗ. |
| Стационарный автомат промывки | Для локального циркуляционного контура подключённого оборудования. Способ подготовки раствора, нагрев, подачу и возврат определяем по технологической схеме. |

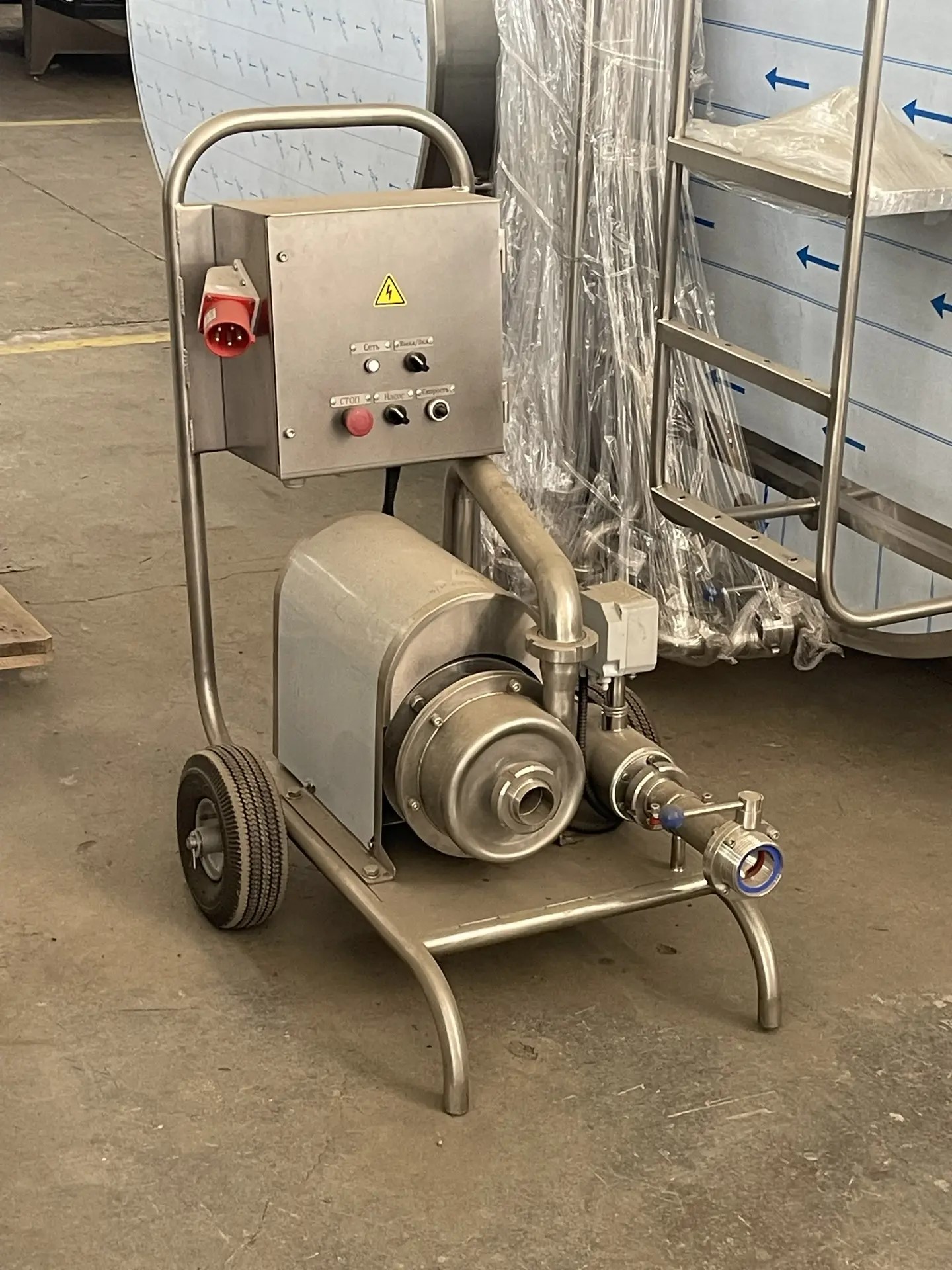

| Передвижная мойка на колёсах | Для перемещения между точками подключения. Проверяем доступность проходов, шланговую обвязку, слив и удобство работы оператора. |
Как работает CIP-мойка
Пример последовательности для проектирования. Состав стадий, температуру, концентрацию и продолжительность определяют по загрязнениям и санитарной программе предприятия.
Предварительное ополаскивание
Водой удаляют основные остатки продукта. Направление потока и отвод воды задаются схемой мойки.
Циркуляция раствора
Подготовленный раствор подают в контур. Поддерживают согласованные время, температуру и гидравлический режим.
Следующие стадии
Промежуточное ополаскивание, кислотную обработку и дезинфекцию включают в программу при необходимости.
Завершение цикла
Ополаскивание, дренирование и контроль выполняют по регламенту. Возврат растворов для повторного использования предусматривают проектом.
Какие параметры CIP-станции рассчитываем по ТЗ
Насос и объём баков выбираем по всему моечному контуру. Учитываем трубопроводы, требования головок, режим циркуляции и доступное время на санитарную обработку.
| Параметр | Что согласуем |
|---|---|
| Исполнение | Стационарная CIP-станция для нескольких объектов, локальный автомат промывки или передвижной узел. Выбор зависит от схемы производства и доступных подключений. |
| Объекты и контуры мойки | Ёмкости, котлы, технологические трубопроводы и другое оборудование с предусмотренным контуром CIP. Учитываем последовательную или одновременную мойку. |
| Количество и объём баков | Резервуары для воды и моющих растворов подбираем по объёму контура, рабочему запасу, схеме возврата и графику мойки. |
| Материалы и уплотнения | Марку нержавеющей стали и материалы уплотнений согласуем с учётом моющих средств, концентрации, температуры и условий эксплуатации. |
| Подающий насос | Расход и напор рассчитываем по диаметру и длине труб, потерям давления, перепадам высот и требованиям моющих головок. |
| Возврат раствора | Согласуем схему возврата в станцию, отвод отработанных сред и необходимость отдельного возвратного насоса. |
| Нагрев и теплоизоляция | Источник тепла, мощность и изоляцию определяем по температуре растворов, времени подготовки и доступным энергоресурсам. |
| Дозирование | Способ приготовления и пополнения растворов, ручное или автоматическое дозирование предусматриваем по ТЗ. |
| Контроль параметров | Температура, время, уровень, расход, давление и электропроводность. Перечень датчиков и контрольных точек фиксируем в комплектации. |
| Управление и обвязка | Степень автоматизации, программы, арматуру, соединения, шланги и границы поставки согласуем до расчёта стоимости. |
Что нужно, чтобы подобрать и купить CIP-мойку
Пришлите описание задачи, фотографии или схему оборудования. Если готового технического задания нет, поможем собрать данные для расчёта.
Оборудование и продукт
- Какие аппараты нужно мыть, их количество, объёмы и геометрия.
- Состав продукта, характер загрязнений и периодичность мойки.
- Длина, внутренний диаметр и схема трубопроводов, перепады высот.
- Тип и параметры моющих головок, точки подачи, возврата и слива.
- Последовательная или одновременная мойка, допустимое время цикла.
Коммуникации и управление
- Доступные вода, электричество, пар и сжатый воздух.
- Моющие средства и требования к температуре и концентрации.
- Условия отвода стоков и возможность возврата растворов.
- Площадь установки, проходы и ограничения по габаритам.
- Нужная автоматизация, контроль параметров и регистрация циклов.
Рассчитаем СИП-мойку для вашего производства
Согласуем схему, комплектацию и границы поставки. Подготовим коммерческое предложение со стоимостью и сроком.

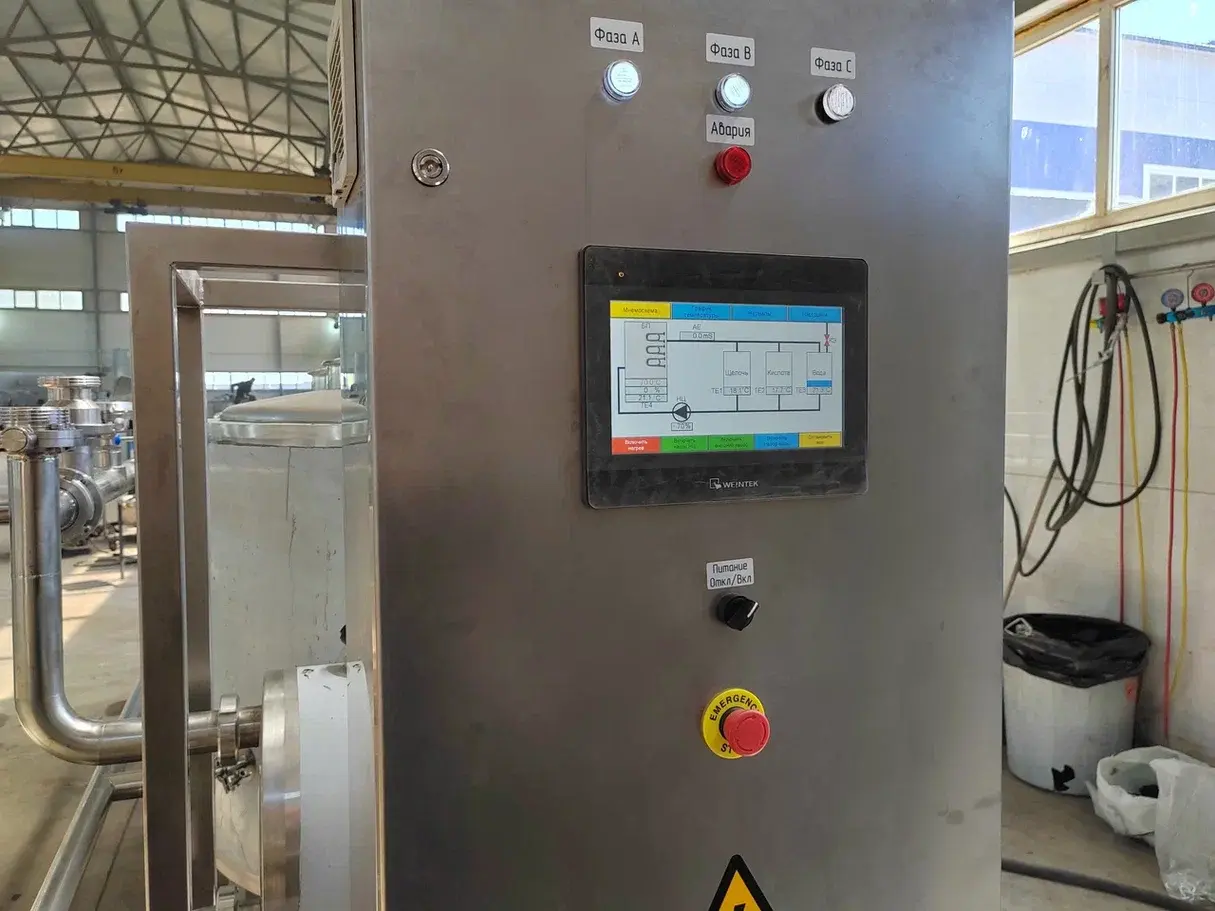

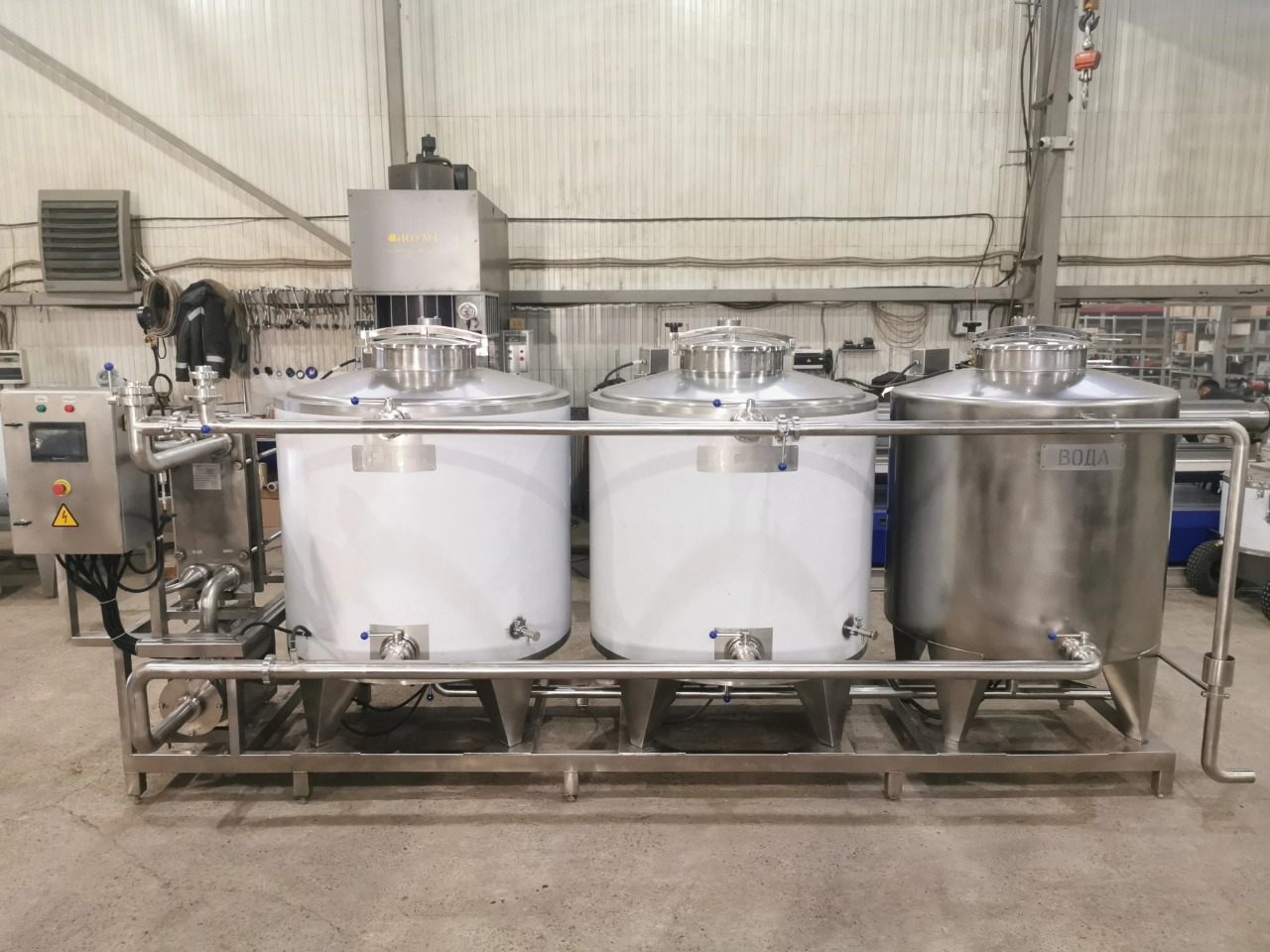

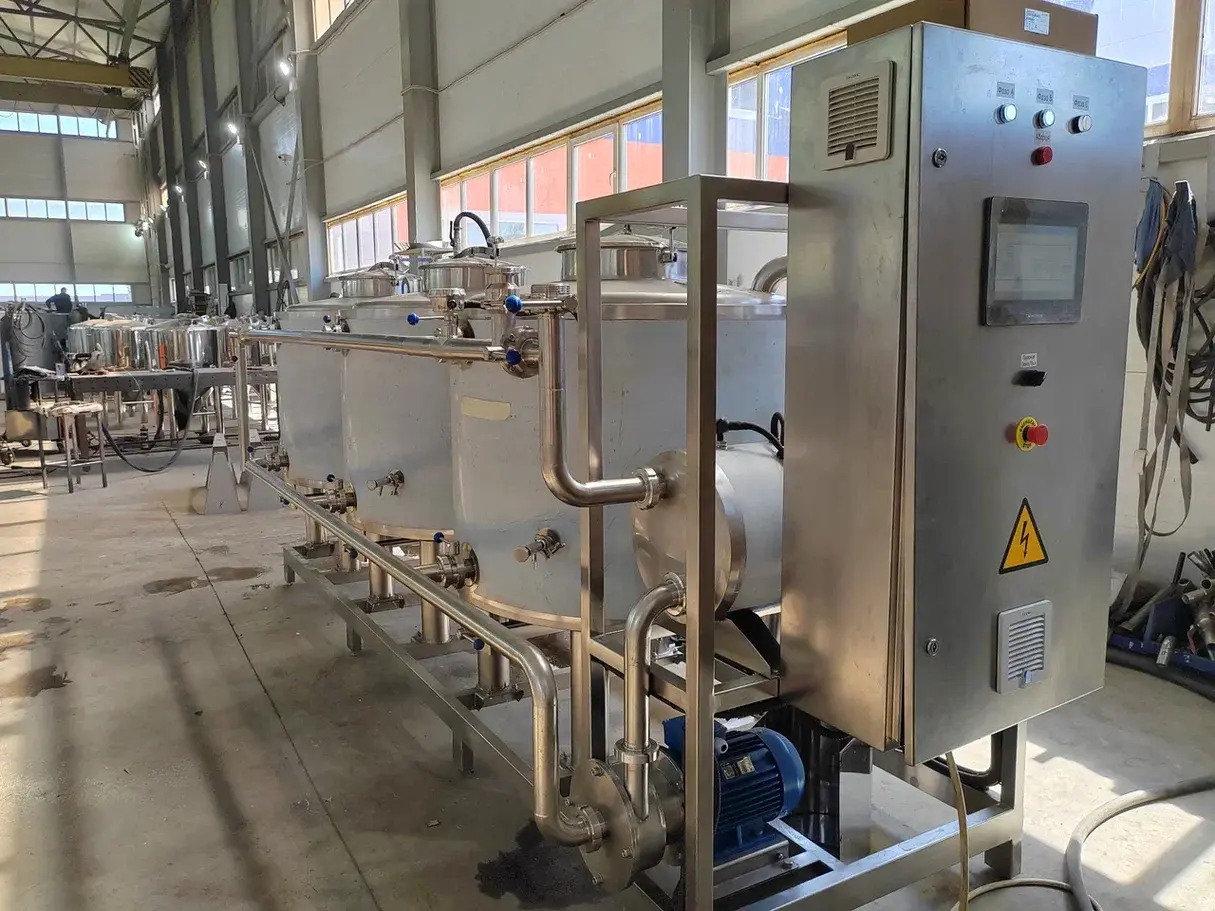

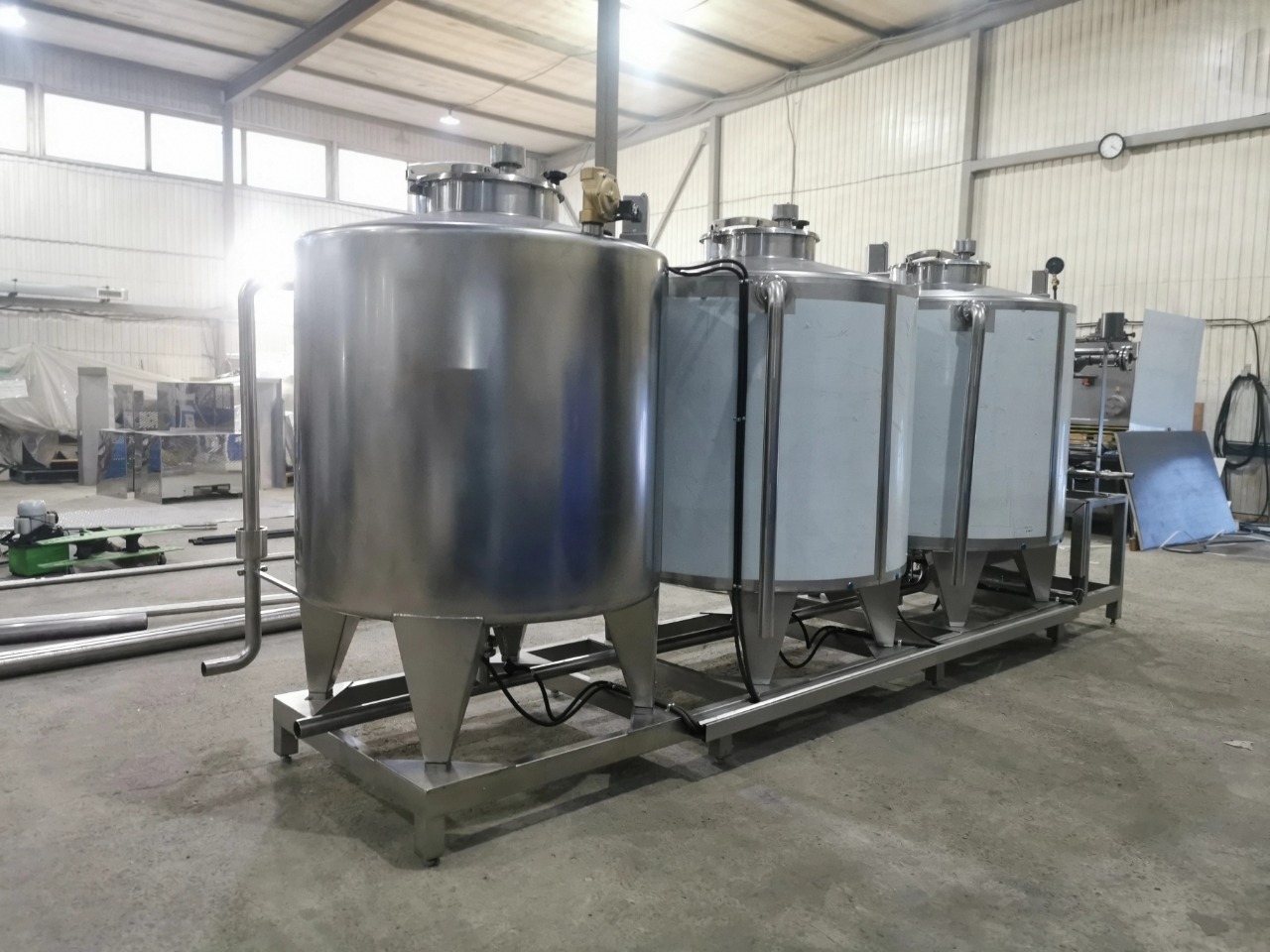

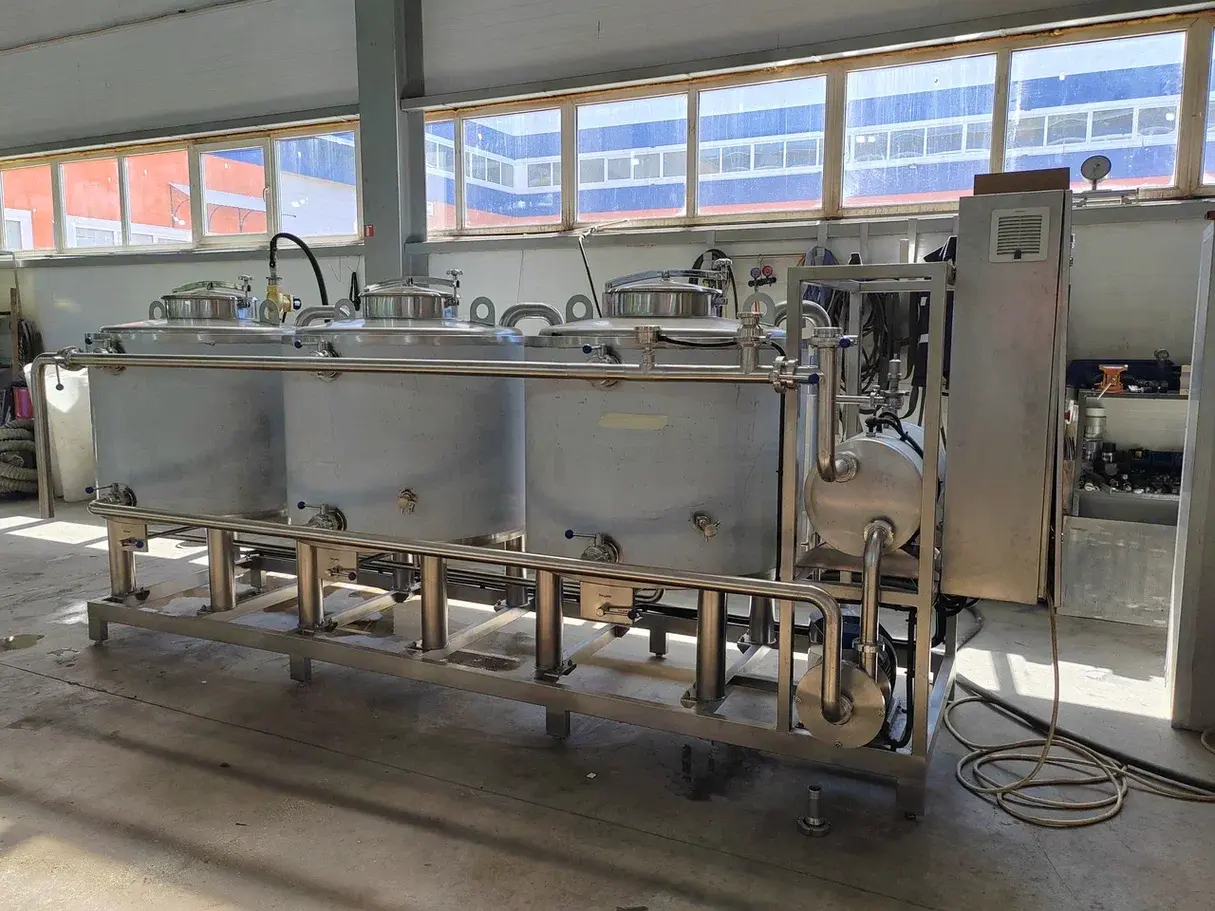

Фотографии моечного оборудования
Станции, обвязка и узлы управления. Фотографии показывают примеры конструкций; состав вашего оборудования определяем по ТЗ.
Листайте фотографии в сторону. Нажмите на снимок, чтобы открыть его в полном размере.
Вопросы о CIP-мойках и подборе станции
Что такое CIP-мойка и СИП-мойка?
Это два написания названия системы безразборной мойки. CIP расшифровывается как Cleaning in Place. Моющий раствор подают на внутренние поверхности оборудования, затем возвращают в станцию или отводят по предусмотренной схеме.
Чем CIP-станция отличается от автомата промывки?
Станция может включать отдельные баки для воды и растворов и обслуживать несколько объектов. Локальный автомат промывки организует циркуляцию в подключённом контуре. Наличие баков, нагрева, дозирования и автоматики определяем по ТЗ.
Можно ли купить СИП-мойку без готового технического задания?
Да. Для начала достаточно описания оборудования, которое нужно мыть, продукта и доступных подключений. Поможем собрать исходные данные, согласуем исполнение и подготовим коммерческое предложение.
Какая мойка нужна для ёмкости на 1 000 литров?
Одного объёма ёмкости недостаточно. Нужны её геометрия, тип моющей головки, требуемые расход и давление, схема возврата, длина трубопроводов и свойства загрязнений. Объём баков CIP-станции рассчитываем по всему контуру.
Можно ли одной станцией мыть несколько ёмкостей?
Да, если это предусмотрено проектом. Последовательная и одновременная мойка требуют разной схемы. Число контуров, производительность насосов, запас растворов и переключение потоков согласуем отдельно.
Как выбирают температуру и концентрацию растворов?
По виду загрязнений, рекомендациям поставщика моющих средств, материалам оборудования и требованиям предприятия. Программу проверяют на конкретном объекте. Электропроводность можно использовать для контроля концентрации после настройки под выбранное средство и температуру.
От чего зависит цена CIP-мойки?
От числа и объёма баков, насосов, нагрева, материалов, арматуры, датчиков, дозирования и степени автоматизации. Стоимость рассчитываем индивидуально после согласования технического задания.
CIP-станция под вашу задачу
Опишите объекты мойки и производственный процесс. Подберём исполнение, рассчитаем оснащение и стоимость.
