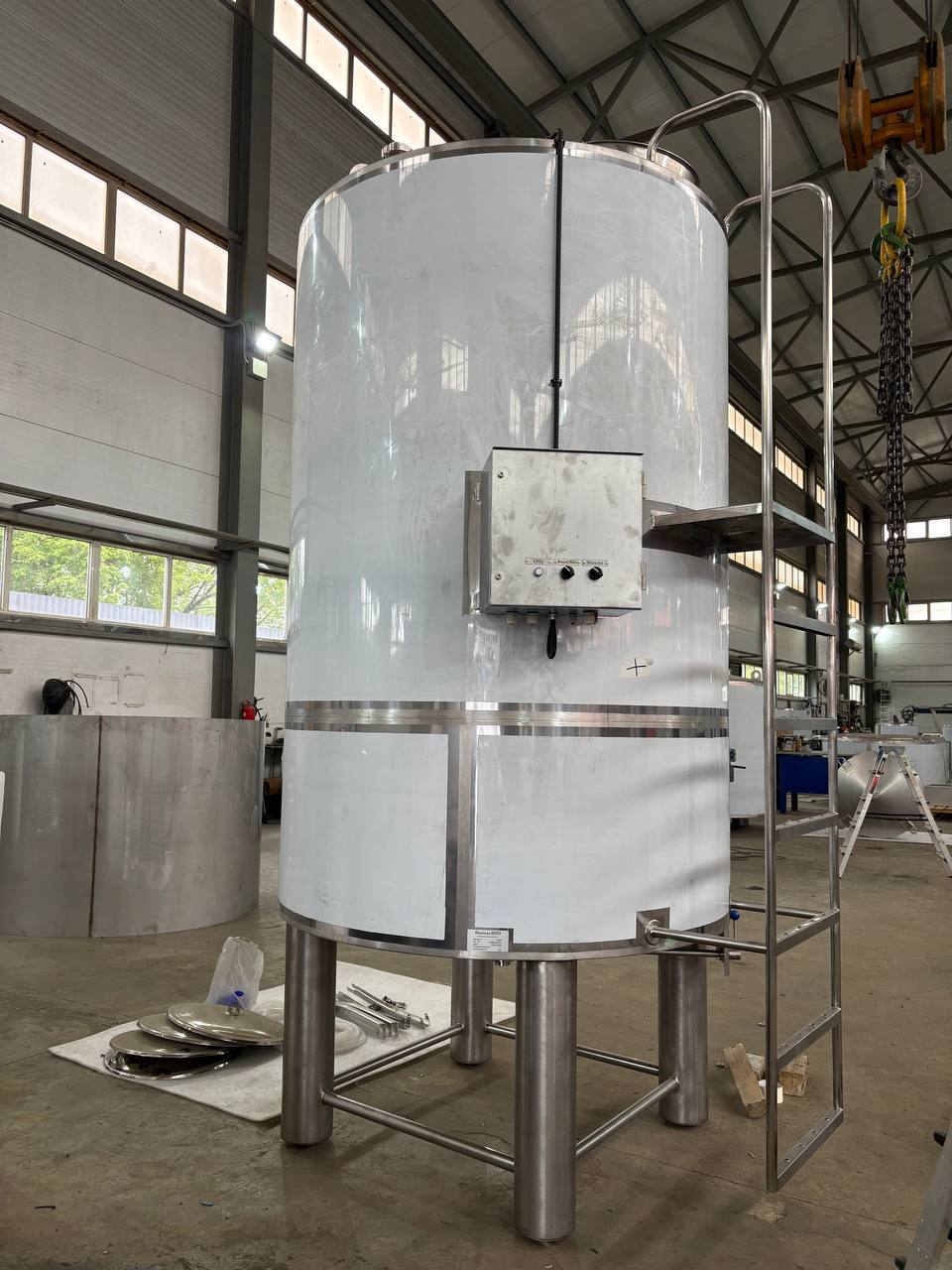

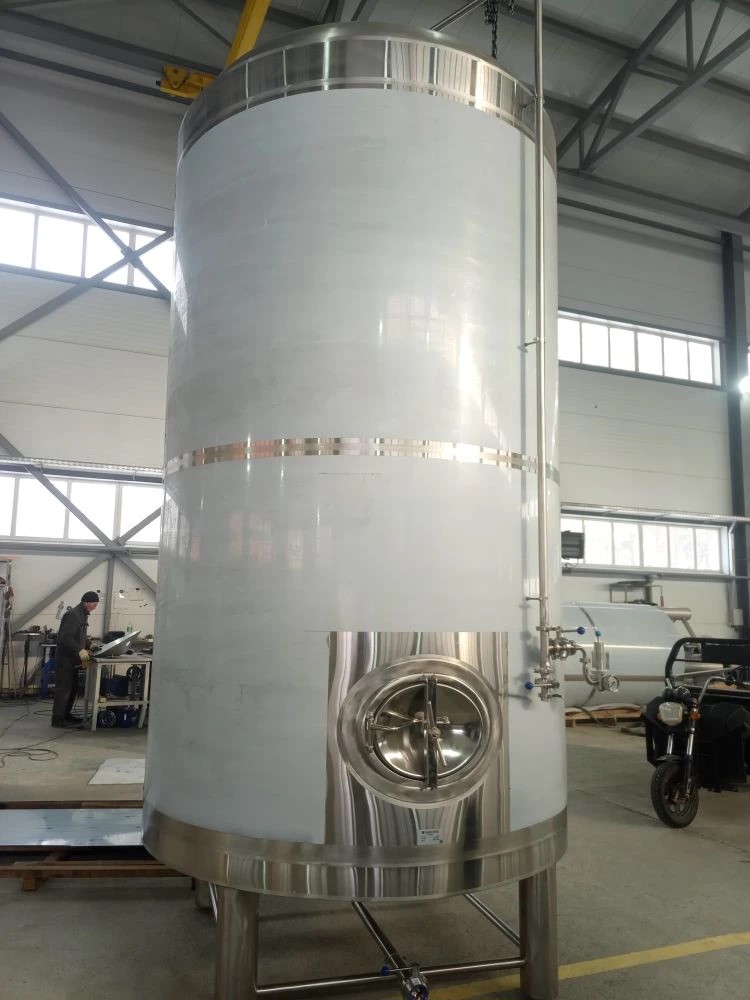

Производственная ёмкость с боковым люком, лестницей и шкафом управления

Вариант исполнения. Оснащение ёмкости согласуется с технологией производства.

Оборудование для разных отраслей

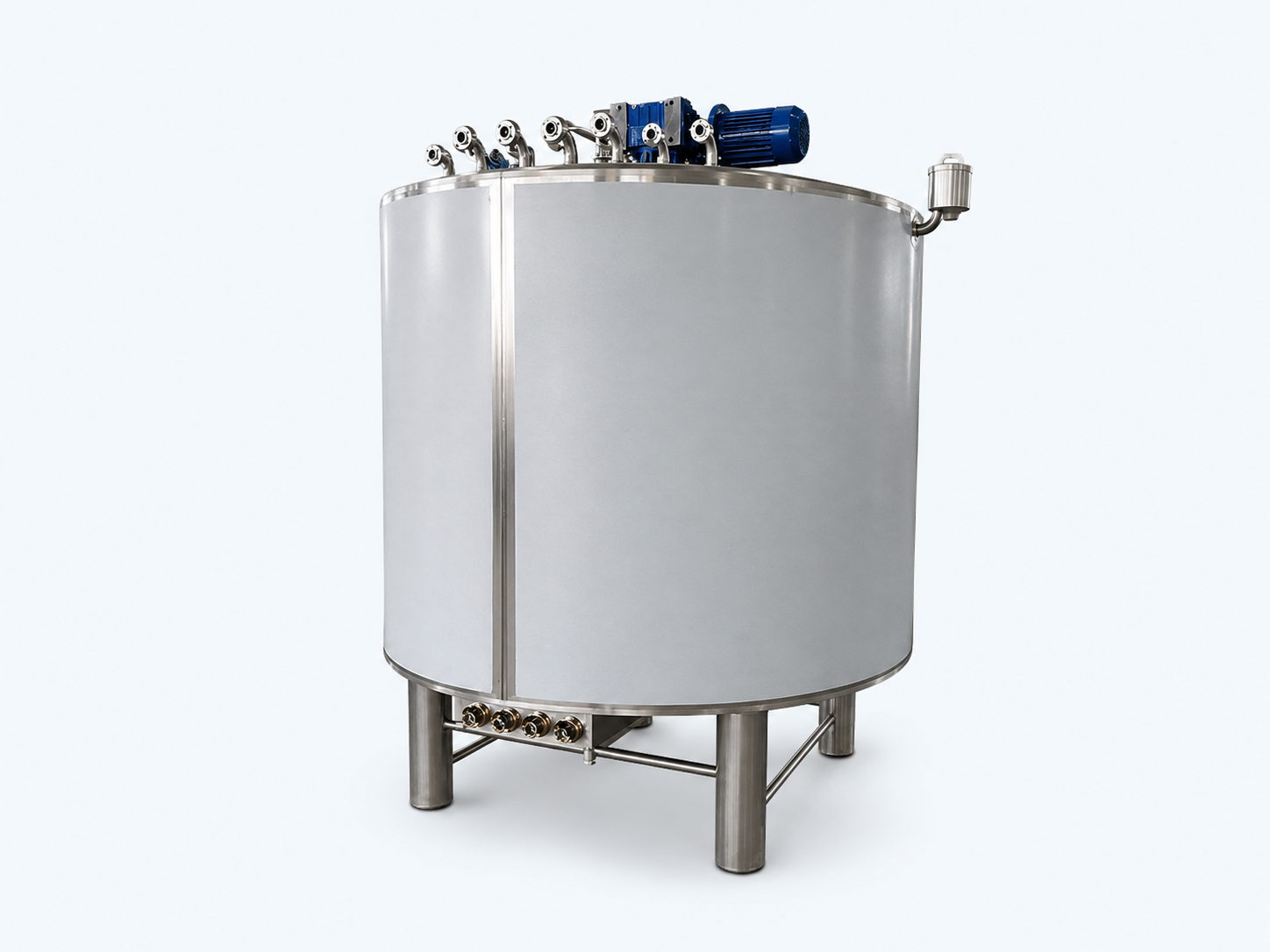

Производственная ёмкость

Поставляем ёмкости ПЕ для смешивания, теплообмена и хранения пищевых продуктов, напитков, косметических и технологических смесей.

  • Пищевое производство
  • Молочная переработка
  • Напитки
  • Косметика
  • Бытовая химия
Рабочий объём500–30 000 л
Внутренняя ёмкостьAISI 304 / 316
ПеремешиваниеРамная мешалка с ЧП

Цена зависит от объёма, мешалки, материалов, теплообменной поверхности и управления. Состав поставки фиксируем в коммерческом предложении.

Гарантия

12 месяцев. Документы на оборудование в составе поставки.

Сервис

Поддержка, комплектующие и гарантийный ремонт.

Доставка

Согласуем поставку по России и СНГ.

Оплата

По счёту, в лизинг, по программам господдержки при соблюдении их условий.

Конструкция под технологию

Характеристики производственной ёмкости ПЕ

Сначала определяем продукт и операцию. Затем согласуем перемешивание, материалы, теплообмен, мойку и подключение оборудования.

Рабочий объём500–30 000 л. Семнадцать типоразмеров для разных размеров партии.
Внутренняя ёмкостьНержавеющая сталь AISI 304; исполнение AISI 316 согласуется по составу продукта и моющих средств.
Наружная обшивкаAISI 430; AISI 304 как дополнительное исполнение. Марки стали внутри и снаружи указываются отдельно.
КонструкцияЗакрытая вертикальная ёмкость на четырёх опорах, коническое отбортованное дно, люк и сливной кран.
ПеремешиваниеРамная мешалка, мотор-редуктор и частотный преобразователь. Усиленные привод и мешалка доступны по ТЗ.
ТеплообменУнифицированная рубашка AISI 304 или змеевик из штрипса П-образного профиля. Тип теплообменной поверхности выбирают под процесс.
ТеплоизоляцияППУ 50 или 100 мм в зависимости от исполнения. Однослойный вариант согласуется отдельно.
УправлениеПульт с индикацией температуры; сенсорная панель как дополнительное исполнение.
Люк и сливВерхний люк Ду 400 для 500–1000 л, Ду 450 от 1500 л; базовый слив Ду 50. Боковой люк 510×410 мм как опция.
Дополнительное оснащениеСкребок мешалки для конического дна, соленоидный клапан ХВС, клапан паровой линии, лестница, диоптр с подсветкой, датчик давления, пороговый датчик уровня.
МойкаМоющая головка как дополнительная опция. Тип, количество и подключение согласуем в спецификации. CIP-станция и внешняя обвязка рассчитываются отдельно.
Рабочие режимыТемпературу, допустимое давление, скорость перемешивания и нагрузку на привод подтверждаем для выбранного исполнения в технической документации.

Разделяем материалы и функции. AISI 430 применяется для наружной обшивки. Контактирующую с продуктом часть выбираем отдельно. Теплоизоляция сохраняет температуру, а нагрев и охлаждение организуются через теплообменную поверхность с внешним источником.

Варианты комплектации

Ёмкость для хранения, смешивания или более вязкого продукта

Ниже показана логика выбора исполнения. Окончательный состав оборудования указываем в спецификации под ваш продукт.

Накопление и хранение

Для промежуточного запаса сырья или готового продукта.

  • Однослойное или теплоизолированное исполнение
  • Люк, слив, необходимые патрубки
  • Материалы под рабочую среду и мойку

Смешивание и теплообмен

Для приготовления смесей и поддержания технологического режима.

  • Рамная мешалка, мотор-редуктор и ЧП
  • Унифицированная рубашка
  • Пульт с индикацией температуры
  • Арматура подачи теплоносителя по схеме

Усиленное перемешивание

Для смесей, требующих большей нагрузки на привод.

  • Усиленные мотор-редуктор и мешалка
  • Скребок конического дна по задаче
  • Теплообмен и управление по процессу
  • Проверка вязкости и режима загрузки

Рубашка или змеевик. Змеевик из штрипса выбирается вместо унифицированной рубашки. Источник тепла или холода, циркуляционный контур и внешнюю обвязку согласуем отдельно. Моющая головка, датчики и дополнительная арматура перечисляются отдельными позициями.

Какая комплектация нужна вашему производству?

Пришлите продукт, рабочий объём, температурный режим и требования к смешиванию. Подготовим предложение с понятным составом поставки.

Узнать цену
17 типоразмеров

Выберите объём производственной ёмкости

Рабочий объём выбирают по размеру партии и графику производства. Габариты и масса ниже относятся к стандартному исполнению; высота указана с мотор-редуктором.

Производственная ёмкость 500 л

Д×Ш×В, мм
По чертежу
Мотор-редуктор
NMRW63 0,4
Масса
По исполнению
Узнать цену

Производственная ёмкость 1 000 л

Д×Ш×В, мм
1500×1300×2120
Мотор-редуктор
NMRW63 0,4
Масса
280 кг
Узнать цену

Производственная ёмкость 1 500 л

Д×Ш×В, мм
1500×1300×2540
Мотор-редуктор
NMRW75 0,8
Масса
330 кг
Узнать цену

Производственная ёмкость 2 000 л

Д×Ш×В, мм
1700×1500×2570
Мотор-редуктор
NMRW75 0,8
Масса
400 кг
Узнать цену

Производственная ёмкость 2 500 л

Д×Ш×В, мм
1600×1400×3130
Мотор-редуктор
NMRW75 0,8
Масса
460 кг
Узнать цену

Производственная ёмкость 3 000 л

Д×Ш×В, мм
1700×1500×3150
Мотор-редуктор
NMRW75 0,8
Масса
500 кг
Узнать цену

Производственная ёмкость 4 000 л

Д×Ш×В, мм
2000×1800×3180
Мотор-редуктор
NMRW90 1
Масса
600 кг
Узнать цену

Производственная ёмкость 5 000 л

Д×Ш×В, мм
2100×1900×3220
Мотор-редуктор
NMRW90 1
Масса
750 кг
Узнать цену

Производственная ёмкость 6 000 л

Д×Ш×В, мм
2300×2100×3340
Мотор-редуктор
NMRW90 1
Масса
840 кг
Узнать цену

Производственная ёмкость 7 000 л

Д×Ш×В, мм
2300×2100×3740
Мотор-редуктор
NMRW110 2,2
Масса
920 кг
Узнать цену

Производственная ёмкость 8 000 л

Д×Ш×В, мм
2400×2200×3760
Мотор-редуктор
NMRW110 2,2
Масса
1 210 кг
Узнать цену

Производственная ёмкость 9 000 л

Д×Ш×В, мм
2500×2300×3780
Мотор-редуктор
NMRW110 2,2
Масса
1 300 кг
Узнать цену

Производственная ёмкость 10 000 л

Д×Ш×В, мм
2600×2400×3890
Мотор-редуктор
NMRW 110 2,2
Масса
1 400 кг
Узнать цену

Производственная ёмкость 15 000 л

Д×Ш×В, мм
2600×2400×5010
Мотор-редуктор
NMRW 130 3
Масса
1 780 кг
Узнать цену

Производственная ёмкость 20 000 л

Д×Ш×В, мм
2600×2400×6310
Мотор-редуктор
NMRW130 3
Масса
2 180 кг
Узнать цену

Производственная ёмкость 25 000 л

Д×Ш×В, мм
2600×2400×7510
Мотор-редуктор
NMRW130 3
Масса
2 540 кг
Узнать цену

Производственная ёмкость 30 000 л

Д×Ш×В, мм
2600×2400×8810
Мотор-редуктор
NMRW130 3
Масса
3 000 кг
Узнать цену

Усиленный привод, лестница, люки и другие опции могут менять размеры и массу. Для 500 л габариты и массу согласуем по чертежу выбранного исполнения. До заказа проверяем занос и размещение оборудования.

Оборудование и конструкция

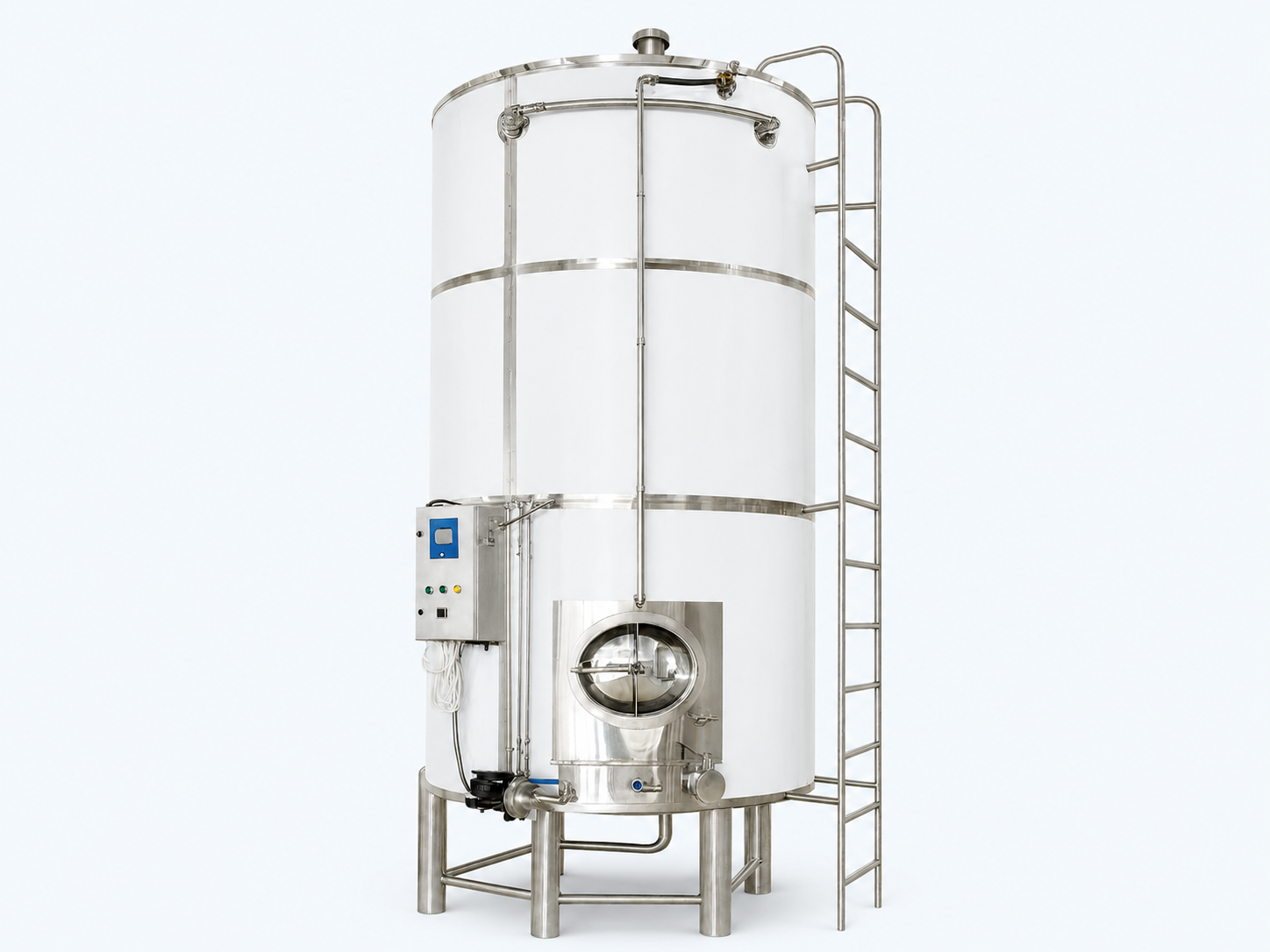

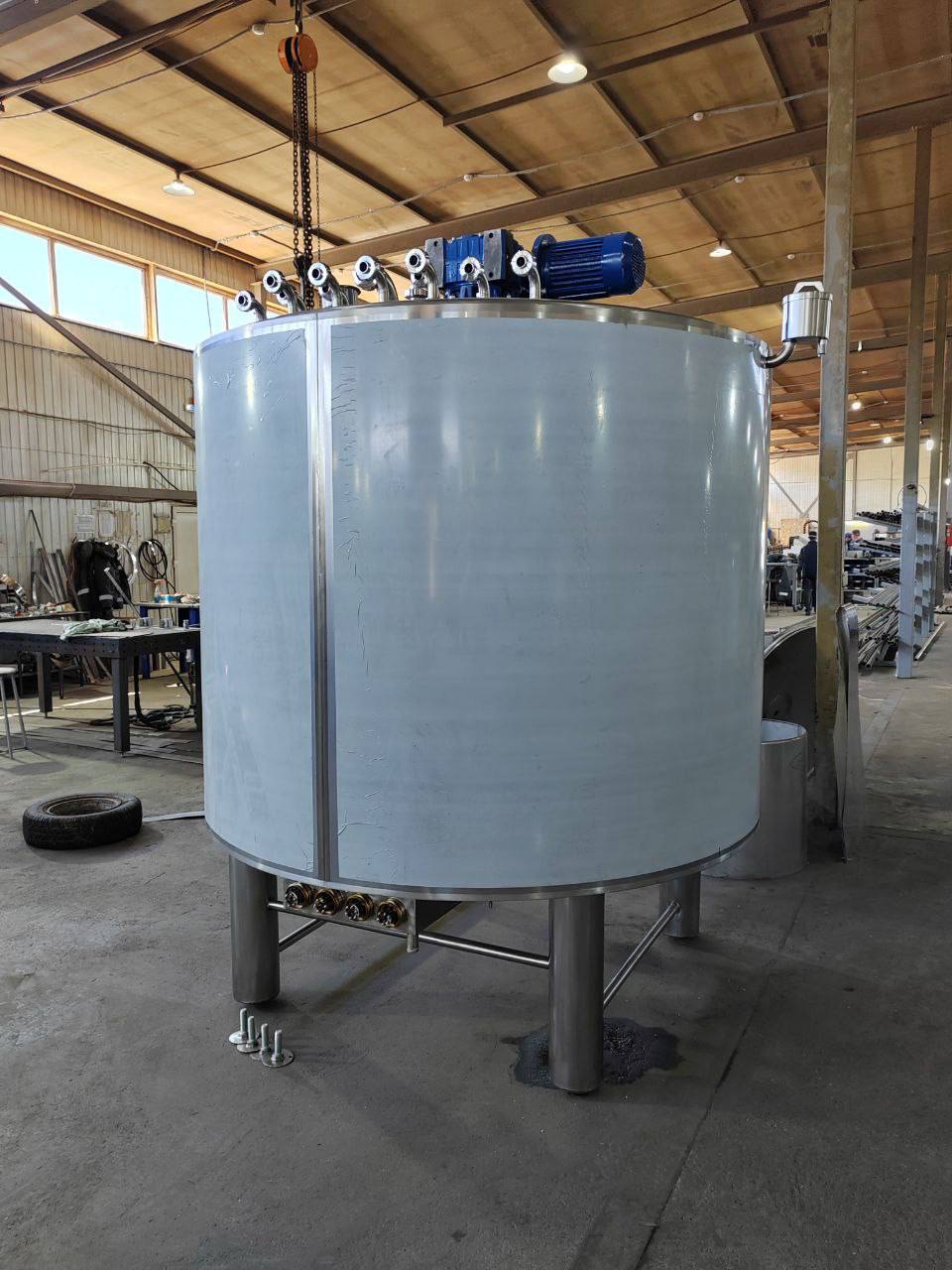

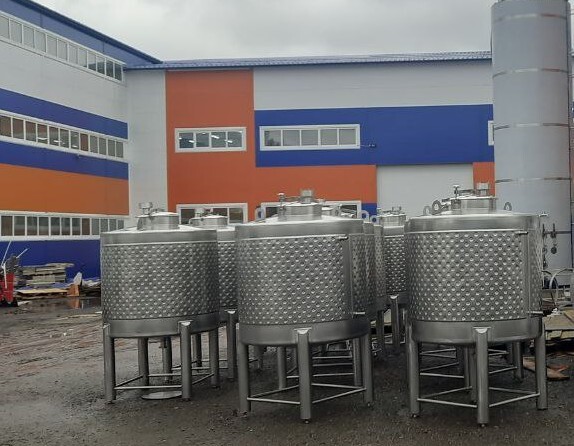

Галерея производственных ёмкостей

Примеры исполнения в цехе. На фотографиях может быть дополнительное оснащение.

Продукт определяет исполнение

Применение в разных отраслях производства

Одна линейка ёмкостей закрывает разные задачи. Комплектацию выбираем по рецептуре, свойствам смеси и месту ёмкости в технологической линии.

Пищевые продукты

Жидкие пищевые смеси, сиропы, соусные основы. Согласуем температурный режим, перемешивание, загрузку ингредиентов и слив.

Молочная переработка

Молоко, сливки, молочные смеси, основы мороженого. Учитываем выдержку, режим теплообмена и санитарную обработку.

Напитки и купажи

Вода, сиропы, концентраты и добавки для безалкогольных напитков и кваса. Для купажирования проверяем однородность и пенообразование.

Косметика

Шампуни, гели и косметические основы. Проверяем вязкость при рабочей температуре, воздействие мешалки и требования к мойке.

Бытовая химия

Жидкие моющие средства и технологические растворы. Материалы и уплотнения согласуем с составом и концентрацией компонентов.

Масла и технические смеси

Масла, смазочные и другие технологические продукты. Проверяем нагрузку на привод, температурный режим и совместимость материалов.

Продукт / задачаТехнологическая операцияАкцент в комплектации
Напиток из концентратаСмешивание компонентов купажаМешалка с ЧП, загрузочные патрубки, моечный узел; теплообмен по рецептуре
Сиропная основаРастворение и смешиваниеРасчёт нагрева и перемешивания при рабочей концентрации
Сливки или молочная смесьВыдержка и перемешивание по технологииРежим мешалки, рубашка, контроль температуры, мойка
Гель или более вязкая смесьСмешивание с повышенной нагрузкойПроверка усиленного привода, геометрии мешалки и способа слива
Промежуточный запас продуктаНакопление перед следующей операциейРабочий объём, теплоизоляция при необходимости, слив и подключения

Примеры показывают направления применения. Пастеризацию, брожение, работу со спиртосодержащими средами, под давлением или вакуумом подтверждаем для конкретного исполнения и технологии.

Инженеру и технологу

Что согласовать перед покупкой ёмкости с мешалкой

Продукт и партия

Состав, плотность, вязкость при рабочей температуре, частицы и пенообразование. Объём одной загрузки и число партий.

Режим процесса

Цель смешивания, начальная и конечная температуры, время нагрева, охлаждения и выдержки.

Помещение и мойка

Высота, проёмы, доступ к люкам и приводу. Доступные теплоносители, питание, схема санитарной обработки.

Состав поставки

Исполнение привода, материалы, теплообмен, приборы, арматура и внешняя обвязка. Фиксируем в спецификации.

Как выбрать производственную ёмкость

Промышленная ёмкость должна соответствовать операции. Для накопления важны вместимость и условия хранения. Для смешивания дополнительно проверяют характер движения продукта, нагрузку на мешалку и время получения смеси.

Рабочий объём используют для планирования партии. Полную вместимость и допустимый диапазон загрузки подтверждают по конструкции. Для густого или пенящегося продукта одной цифры объёма недостаточно.

От чего зависит цена ёмкости с рубашкой

Стоимость меняют объём, материалы, привод, теплообменная поверхность, изоляция, управление и оснащение. При сравнении предложений проверьте состав: одинаковая вместимость ещё не означает одинаковую комплектацию.

Для нагрева и охлаждения задайте требуемое время процесса и доступные теплоносители. Температура охлаждающей жидкости сама по себе не определяет скорость охлаждения всей партии.

Для холодоснабжения рассмотрим чиллер или генератор ледяной воды. Для варочных операций сравним задачу с варочным котлом с усиленной мешалкой.

Что вы получите в предложении: исполнение ёмкости, состав комплектации, стоимость и условия поставки. Габариты, подключения и рабочие параметры согласуем до размещения заказа.

САПО-оборудование

Поставка под условия вашего производства

От задачи к исполнению

Связываем продукт и технологическую операцию с перемешиванием, теплообменом и мойкой.

Понятная комплектация

Перечисляем основной состав, опции и оборудование, которое потребуется для подключения.

Проверка размещения

Согласуем размеры, занос в помещение и доступ для эксплуатации и обслуживания.

Согласованная поставка

Фиксируем условия, документацию, гарантию и способ доставки.

Ответы перед заказом

Вопросы о производственных ёмкостях

Для чего нужна производственная ёмкость с мешалкой?

Она предназначена для смешивания компонентов, промежуточного накопления и хранения жидких и вязких продуктов. Рубашка или змеевик позволяют организовать теплообмен с внешним источником. Возможности конкретной ёмкости определяются её комплектацией и технологическим режимом.

Чем производственная ёмкость отличается от купажной?

Производственная ёмкость — общее название оборудования для технологических операций. Купажная ёмкость применяется для смешивания компонентов напитка: воды, сиропов, концентратов и добавок. Для купажирования выбирают подходящие перемешивание, материалы, теплообмен и мойку.

Как выбрать мешалку для густого продукта?

Нужны вязкость при рабочей температуре, плотность, состав, объём загрузки, наличие частиц и требуемый режим смешивания. По этим данным согласуют конструкцию мешалки и нагрузку на привод. Усиленное исполнение не означает, что одна комплектация подходит для всех вязких продуктов.

Нужна ли рубашка, если ёмкость уже утеплена?

Теплоизоляция замедляет теплообмен с окружающей средой. Рубашка или змеевик передают тепло между продуктом и теплоносителем. Для активного нагрева или охлаждения необходимы источник тепла или холода, циркуляция и согласованный режим управления.

Можно ли использовать ПЕ для косметики и бытовой химии?

Такое применение согласуется по рецептуре и режиму производства. Проверяют совместимость стали и уплотнений, вязкость, пенообразование, температуру и требования к мойке. Для диспергирования и гомогенизации может потребоваться другое оборудование: рамная мешалка сама по себе этих функций не обеспечивает.

Подходит ли производственная ёмкость для спиртосодержащих продуктов?

Возможность применения подтверждают для конкретного продукта и исполнения. Учитывают концентрацию спирта, температуру, материалы и уплотнения, требования к приводу и электрооборудованию. Стандартную ПЕ нельзя автоматически считать подходящей для любой спиртосодержащей среды.

Можно ли использовать ПЕ вместо ЦКТ или форфаса?

Назначение и конструкцию проверяют по технологии. Брожение под давлением, карбонизация и хранение газированного напитка требуют соответствующего исполнения и защитной арматуры. Наличие датчика давления в перечне опций не подтверждает допустимость работы ПЕ под давлением.

Что влияет на цену производственной ёмкости?

Рабочий объём, материалы внутренней ёмкости и обшивки, привод и мешалка, теплообменная поверхность, изоляция, управление, арматура и моечный узел. Стоимость рассчитывается по согласованной комплектации. В предложении отдельно перечисляем состав поставки и дополнительные опции.

Какие данные нужны для получения КП?

Укажите продукт, рабочий объём партии, плотность и вязкость при рабочей температуре, режим смешивания, начальную и конечную температуры, время нагрева или охлаждения, доступные теплоносители, требования к мойке и ограничения помещения. Если есть техническое задание или схема линии, приложите их к заявке.

Купить производственную ёмкость в нужной комплектации

Укажите продукт, размер партии и операцию. Подготовим цену и спецификацию оборудования для вашего производства.
